1117604 -_1111658 ADAPTERMAST VARIO 3-4KANTT

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1200 Z/ZP » ET406DEGB202203 » 1117604 -_1111658 ADAPTERMAST VARIO 3-4KANTT

Ersatzteilliste 1117604 -_1111658 ADAPTERMAST VARIO 3-4KANTT

1117604 -_1111658 ADAPTERMAST VARIO 3-4KANTT

Ersatzteillisten: ET406DEGB202203 | GEDA | GEDA 1200 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik | Zubehör

100%

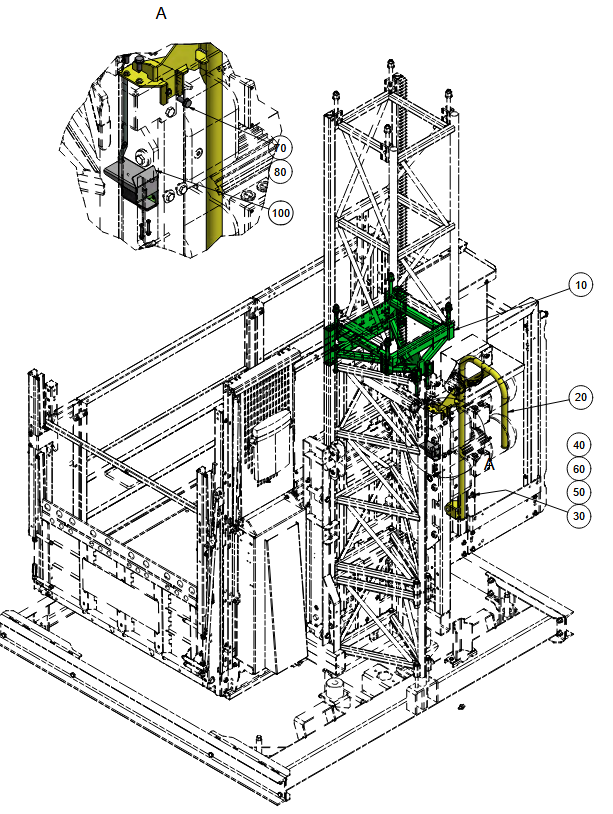

1117604 -_1111658 adaptermast vario 3-4kantt10
59890
20
30
40
50
60
70
70
100
FotoPos.Art-Nr.NamePreisKaufen
10-59890auf Anfrage

+49 89 1499080

GEDA Schleppkabelhalter - 1105638 (Art.-Nr. GEDA 1105638)20GEDA 1105638GEDA SCHLEPPKABELHALTER - GED 1105638340,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantkopf-Schraube M12 x 35 - 04405 (Art.-Nr. GEDA 04405)30GEDA 04405GEDA SKT-SCHRAUBE M12 X 35 - GED 044053,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 20x4 L= 7 - 07557 (Art.-Nr. GEDA 07557)40GEDA 07557GEDA STAHLROHR 20X4 L= 7 - GED 075575,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)50GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Pass-Scheibe 20 x 28 x 1 - 05960 (Art.-Nr. GEDA 05960)60GEDA 05960GEDA PASS-SCHEIBE 20 X 28 X 1 - GED 059603,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)70GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)70GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Mastabschaltung - 60230 (Art.-Nr. GEDA 60230)100GEDA 60230GEDA MASTABSCHALTUNG - GED 6023048,95 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET406DEGB202203 (GEDA 1200 Z/ZP)

1148185 A_E120238 GEDA 1200Z/ZP-2 BÜHNE „B“ 2,6 X 1,4M

1148185 A_E120238 GEDA 1200Z/ZP-2 BÜHNE „B“ 2,6 X 1,4M
1134338 C_E120239 GEDA 1200Z/ZP-2 BÜHNE „C“ 1,4 X 3,2 M

1134338 C_E120239 GEDA 1200Z/ZP-2 BÜHNE „C“ 1,4 X 3,2 M
1148059 A.-_E120234 GEDA 1200Z/ZP-2 BÜHNE „C“ 3,2 X 1,4M 1500KG

1148059 A.-_E120234 GEDA 1200Z/ZP-2 BÜHNE „C“ 3,2 X 1,4M 1500KG
1147779 B_E120233 GEDA 1200Z/ZP-2 BÜHNE „C“ 3,2 X 1,4M 1500KG FRONTBELADUNG

1147779 B_E120233 GEDA 1200Z/ZP-2 BÜHNE „C“ 3,2 X 1,4M 1500KG FRONTBELADUNG

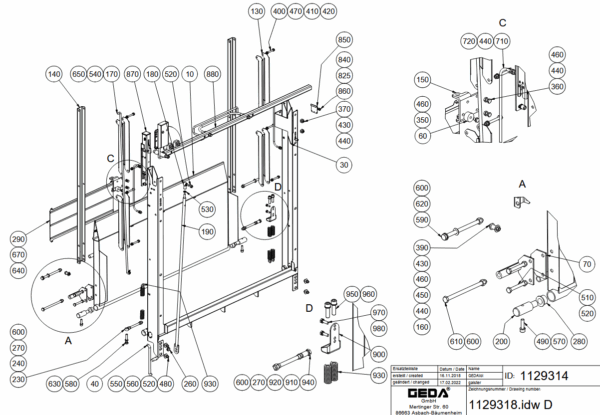

1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS

1129318 D_1129314 RAMPE MIT SCHRANKE MECH. LINKS
1129308 D_1129305 RAMPE MIT SCHRANKE MECH. RE.

1129308 D_1129305 RAMPE MIT SCHRANKE MECH. RE.
1111480 C_1111475 DACH BÜHNE „A“

1111480 C_1111475 DACH BÜHNE „A“
1111539 B_1111535 DACH BÜHNE „B“

1111539 B_1111535 DACH BÜHNE „B“

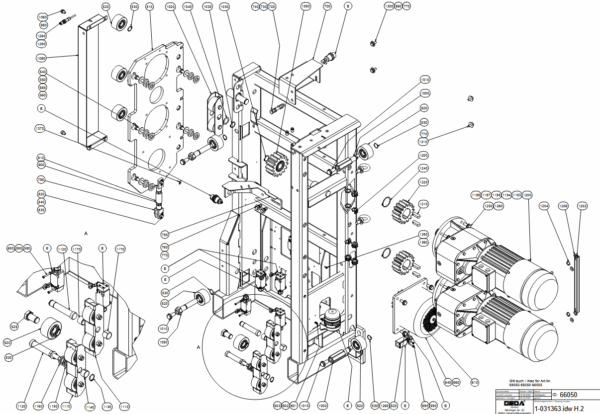

1-031363 H.2_66050 SCHLITTEN_GRUNDEINHEIT 1200 Z/ZP
