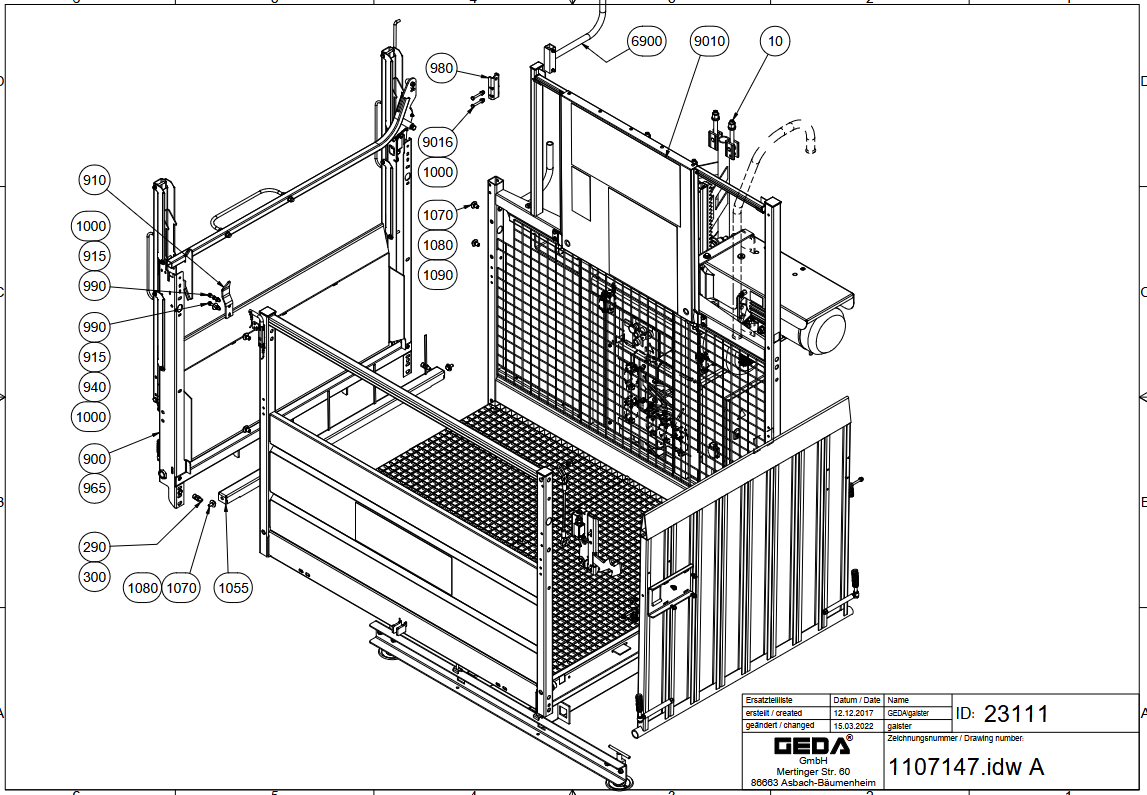

1107147 A_23111 GEDA 500Z 1 KLAPPE, 1 RAMPE

Fischbacher » Explosionsgrafiken » GEDA » Materialaufzüge » GEDA 500 Z / GEDA 500 Z DUO » ET348DEGB202203 » 1107147 A_23111 GEDA 500Z 1 KLAPPE, 1 RAMPE

Ersatzteilliste 1107147 A_23111 GEDA 500Z 1 KLAPPE, 1 RAMPE

1107147 A_23111 GEDA 500Z 1 KLAPPE, 1 RAMPE

Ersatzteillisten: ET348DEGB202203 | GEDA | GEDA 500 Z / GEDA 500 Z DUO | Materialaufzüge

Baugruppen: Bühnen / Türen / Aufbau | Plattform / Fahrkorb / Lastaufnahme

100%
1107147 a_23111 geda 500z 1 klappe, 1 rampe14830
14830
28641
28641
1096863
23114
05809
17388
04576
04049
03023
23116
17388
03776
04044
04044
03776
04771
17388
18500
15124
27867
03430
04049
04576
23113
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)03776GEDA 03776GEDA DRUCKFEDER - GED 037763,00 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 03776 (Art.-Nr. GEDA 03776)03776GEDA 03776GEDA DRUCKFEDER - GED 037763,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 60 - 04044 (Art.-Nr. GEDA 04044)04044GEDA 04044GEDA Sechskantschraube M8 x 60 - 040444,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 60 - 04044 (Art.-Nr. GEDA 04044)04044GEDA 04044GEDA Sechskantschraube M8 x 60 - 040444,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)04049GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 9 - 04771 (Art.-Nr. GEDA 04771)04771GEDA 04771GEDA SCHEIBE 9 - GED 047713,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 65 - 05809 (Art.-Nr. GEDA 05809)05809GEDA 05809GEDA SKT-SCHRAUBE M8 X 65 - GED 058093,00 €  exkl. MwSt.

In den Warenkorb

14830-14830 auf Anfrage

+49 89 1499080

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)15124GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)17388GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)17388GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)17388GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA AUFFAHRRAMPE+SCHRANKE RE 1287 - GED 1850018500GEDA 18500GEDA AUFFAHRRAMPE+SCHRANKE RE 1287 - GED 185001.895,00 €  exkl. MwSt.

In den Warenkorb

GEDA Trittschwelle - 23113 (Art.-Nr. GEDA 23113)23113GEDA 23113GEDA TRITTSCHWELLE - GED 23113122,85 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenkenlager - 23114 (Art.-Nr. GEDA 23114)23114GEDA 23114GEDA SCHRANKENKENLAGER - GED 2311445,65 €  exkl. MwSt.

In den Warenkorb

GEDA Andrucklasche - 23116 (Art.-Nr. GEDA 23116)23116GEDA 23116GEDA ANDRUCKLASCHE - GED 2311666,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 35 - 27867 (Art.-Nr. GEDA 27867)27867GEDA 27867GEDA ZYL-SCHRAUBE M12 X 35 - GED 278673,00 €  exkl. MwSt.

In den Warenkorb

28641-28641 auf Anfrage

+49 89 1499080

GEDA Verlängerungshebel 500Z DUO - 1096863 (Art.-Nr. GEDA 1096863)1096863GEDA 1096863GEDA VERLÄNGERUNGSHEBEL 500Z DUO - GED 109686397,90 €  exkl. MwSt.

In den Warenkorb
