1066250_62901 GEDA 3700Z/ZP

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 3700 Z/ZP » ET412DEGB201608 » 1066250_62901 GEDA 3700Z/ZP

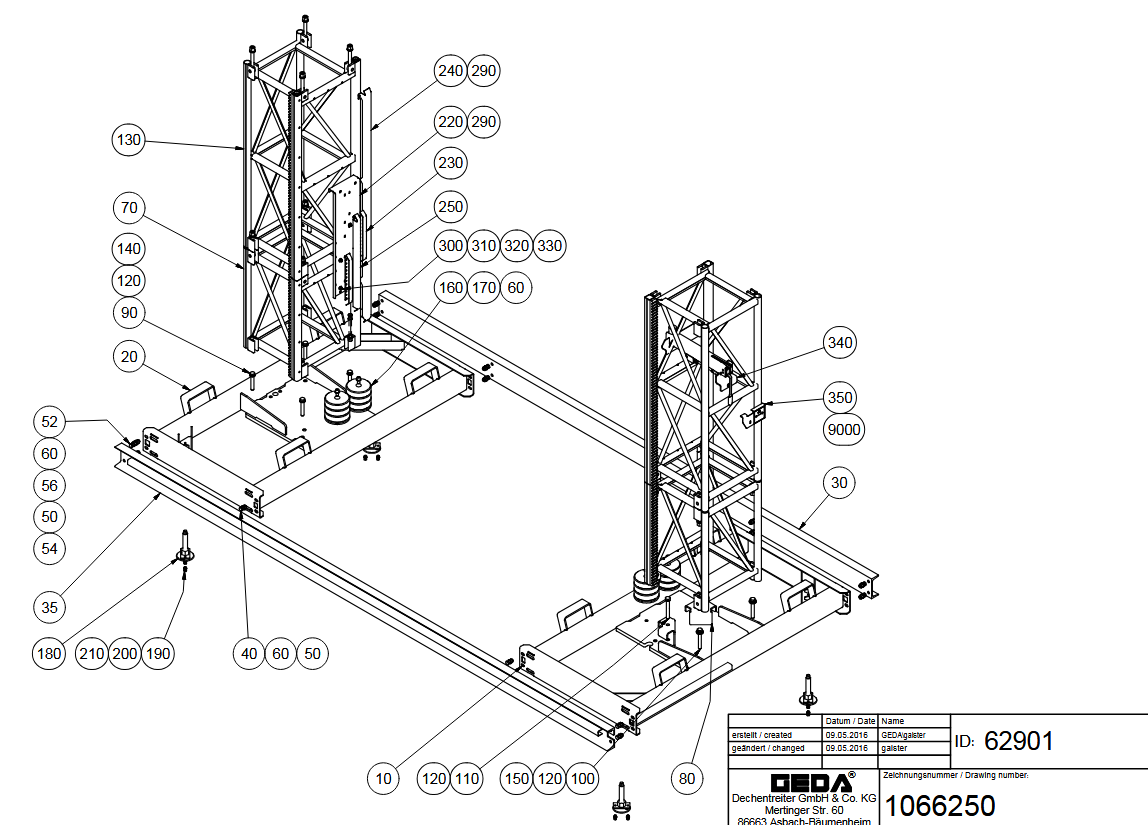

Ersatzteilliste 1066250_62901 GEDA 3700Z/ZP

1066250_62901 GEDA 3700Z/ZP

Ersatzteillisten: ET412DEGB201608 | ET412DEGB201712 | GEDA | GEDA 3700 Z/ZP | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1066250_62901 geda 3700z/zp10
1013149
20
1010255
30
1041030
35
1040975
40
50
50
52
54
56
60
60
70
56810
80
1017506
90
100
110
26832
120
120
120
130
140
150
23304
60
160
170
180
190
200
210
220
230
240
250
29101
290
290
300
310
320
330
340
350
1038455
9000
FotoPos.Art-Nr.NamePreisKaufen
10-1013149auf Anfrage

+49 89 1499080

20-1010255auf Anfrage

+49 89 1499080

30-1041030auf Anfrage

+49 89 1499080

35-1040975auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M16 x 40 - 05666 (Art.-Nr. GEDA 05666)40GEDA 05666GEDA SKT-SCHRAUBE M16 X 40 - GED 056663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 70 - 26709 (Art.-Nr. GEDA 26709)52GEDA 26709GEDA SKT-SCHRAUBE M16 X 70 - GED 267094,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 22558 (Art.-Nr. GEDA 22558)54GEDA 22558GEDA Scheibe 17 - 225584,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M16 - 22557 (Art.-Nr. GEDA 22557)56GEDA 22557GEDA SKT-MUTTER M16 - GED 225573,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)60GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)60GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)60GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

70-56810auf Anfrage

+49 89 1499080

80-1017506auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M20 x 120 - 04111 (Art.-Nr. GEDA 04111)90GEDA 04111GEDA SKT-SCHRAUBE M20 X 120 - GED 041115,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M20 x 140 - 49102 (Art.-Nr. GEDA 49102)100GEDA 49102GEDA SKT-SCHRAUBE M20 X 140 - GED 491025,72 €  exkl. MwSt.

In den Warenkorb

110-26832auf Anfrage

+49 89 1499080

GEDA Scheibe 20 Nord-Lock - 77390 (Art.-Nr. GEDA 77390)120GEDA 77390GEDA SCHEIBE 20 NORD-LOCK - GED 773906,93 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 20 Nord-Lock - 77390 (Art.-Nr. GEDA 77390)120GEDA 77390GEDA SCHEIBE 20 NORD-LOCK - GED 773906,93 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 20 Nord-Lock - 77390 (Art.-Nr. GEDA 77390)120GEDA 77390GEDA SCHEIBE 20 NORD-LOCK - GED 773906,93 €  exkl. MwSt.

In den Warenkorb

GEDA VARIO-MAST (Art.-Nr. GEDA 56800)130GEDA 56800GEDA VARIO-MAST1.065,00 €  exkl. MwSt.905,25 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 21 - 24205 (Art.-Nr. GEDA 24205)140GEDA 24205GEDA SCHEIBE 21 - GED 242053,00 €  exkl. MwSt.

In den Warenkorb

150-23304auf Anfrage

+49 89 1499080

GEDA Puffer D=165x160 - 52996 (Art.-Nr. GEDA 52996)160GEDA 52996GEDA PUFFER D=165X160 - GED 52996145,95 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 30 - 24410 (Art.-Nr. GEDA 24410)170GEDA 24410GEDA ZYL-SCHRAUBE M16 X 30 - GED 244103,00 €  exkl. MwSt.

In den Warenkorb

GEDA Abstützspindel L=175 - 15616 (Art.-Nr. GEDA 15616)180GEDA 15616GEDA ABSTÜTZSPINDEL L=175 - GED 15616136,50 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)190GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)210GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalterhalteblech - 1033472 (Art.-Nr. GEDA 1033472)220GEDA 1033472GEDA Endschalterhalteblech - 103347278,44 €  exkl. MwSt.

In den Warenkorb

GEDA Notendanfahrblech - 15003 (Art.-Nr. GEDA 15003)230GEDA 15003GEDA NOTENDANFAHRBLECH GRUNDMAST - GED 1500336,85 €  exkl. MwSt.

In den Warenkorb

GEDA Schiene für 2m-Stopp - 56293 (Art.-Nr. GEDA 56293)240GEDA 56293GEDA SCHIENE FÜR 2M-STOPP - GED 56293117,60 €  exkl. MwSt.

In den Warenkorb

250-29101auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)300GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)310GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)320GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)330GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Mastabsetzvorrichtung - 56641 (Art.-Nr. GEDA 56641)340GEDA 56641GEDA MASTABSETZVORRICHTUNG - GED 56641434,70 €  exkl. MwSt.

In den Warenkorb

350-1038455auf Anfrage

+49 89 1499080

GEDA Schild -Absetzvorrichtung- - 57589 (Art.-Nr. GEDA 57589)9000GEDA 57589GEDA Schild -Absetzvorrichtung- - 575898,59 €  exkl. MwSt.

In den Warenkorb
