1008972 C_60700/ SCHIEBETOR SL-BÜHNE 1.1M

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB2017-01 » 1008972 C_60700/ SCHIEBETOR SL-BÜHNE 1.1M

Ersatzteilliste 1008972 C_60700/ SCHIEBETOR SL-BÜHNE 1.1M

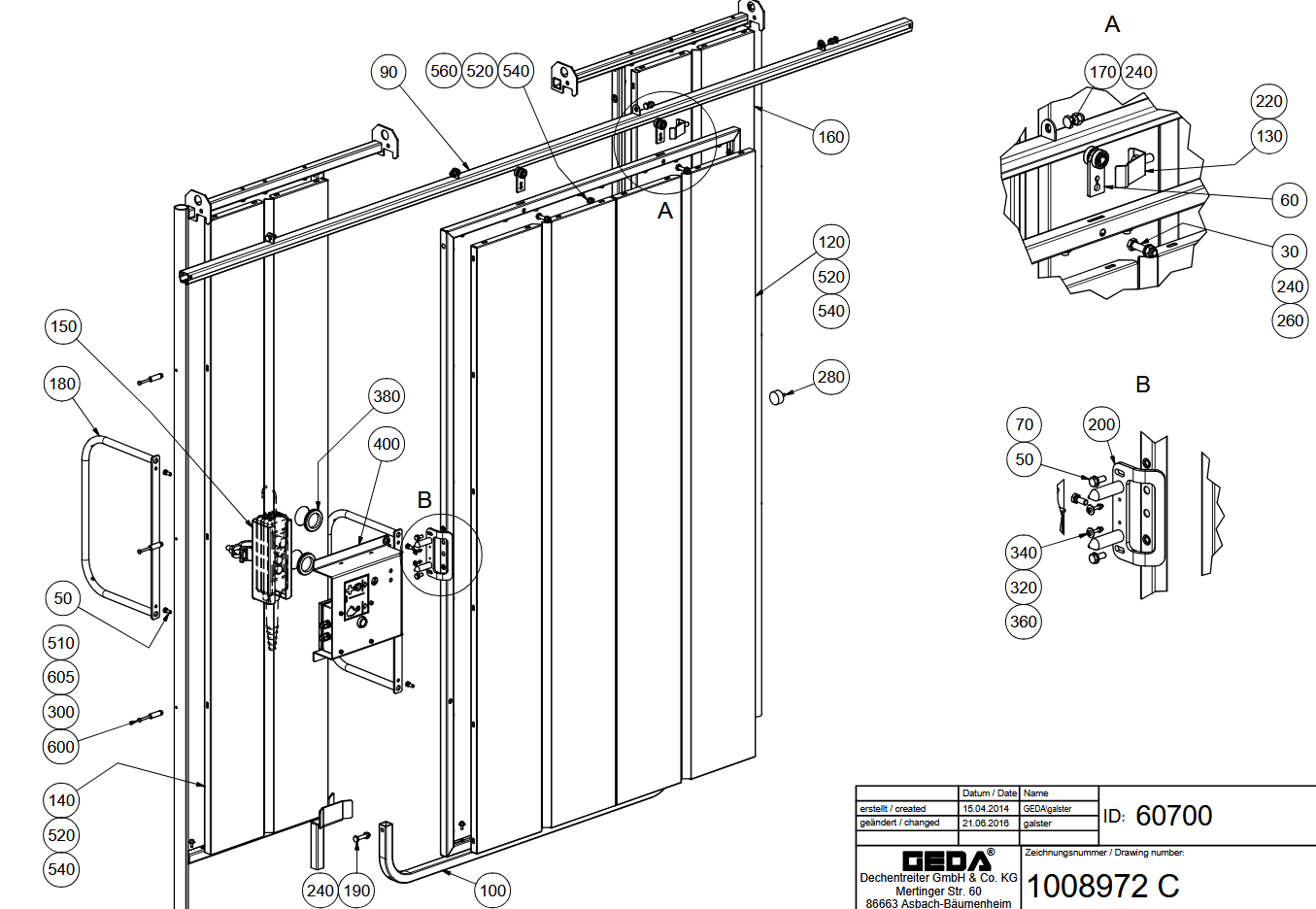

1008972 C_60700 SCHIEBETOR SL-BÜHNE 1.1M

Ersatzteillisten: ET389DEGB2017-01 | ET389DEGB2017-07 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1008972 c_60700/ schiebetor sl-bühne 1. 1m60715
06864
06297
05598
60714
60712
06297
05598
05759
60718
04048
03751
05598
06297
60713
24473
17192
04281
03203
05865
60723
60719
58767
1039892
04576
03751
03426
49685
08002
04298
03751
03422
58752
05866
05865
28445
24432
06333
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)03203GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)03422GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 25 - 03426 (Art.-Nr. GEDA 03426)03426GEDA 03426GEDA SKT-SCHRAUBE M12 X 25 - GED 034263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 50 - 04048 (Art.-Nr. GEDA 04048)04048GEDA 04048GEDA SKT-SCHRAUBE M10 X 50 - GED 040483,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6,4 - 04281 (Art.-Nr. GEDA 04281)04281GEDA 04281GEDA SCHEIBE 6,4 - GED 042813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 45 - 04298 (Art.-Nr. GEDA 04298)04298GEDA 04298GEDA SKT-SCHRAUBE M10 X 45 - GED 042983,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)04576GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 16 - 05598 (Art.-Nr. GEDA 05598)05598GEDA 05598GEDA ZYL-SCHRAUBE M6 X 16 - GED 055983,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 16 - 05598 (Art.-Nr. GEDA 05598)05598GEDA 05598GEDA ZYL-SCHRAUBE M6 X 16 - GED 055983,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M6 x 16 - 05598 (Art.-Nr. GEDA 05598)05598GEDA 05598GEDA ZYL-SCHRAUBE M6 X 16 - GED 055983,00 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=40x20 - 05759 (Art.-Nr. GEDA 05759)05759GEDA 05759GEDA Puffer D=40x20 - 057597,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)05865GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)05865GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)05866GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)06297GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)06297GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 6 - 06297 (Art.-Nr. GEDA 06297)06297GEDA 06297GEDA SCHEIBE 6 - GED 062973,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5,3 - 06333 (Art.-Nr. GEDA 06333)06333GEDA 06333GEDA Scheibe 5,3 - 063334,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M6 - 06864 (Art.-Nr. GEDA 06864)06864GEDA 06864GEDA SICH-MUTTER M6 - GED 068643,00 €  exkl. MwSt.

In den Warenkorb

GEDA Transporthänger - 08002 (Art.-Nr. GEDA 08002)08002GEDA 08002GEDA Transporthänger - 0800243,99 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 39,5 - 17192 (Art.-Nr. GEDA 17192)17192GEDA 17192GEDA STAHLROHR 14X2,8 L= 39,5 - GED 171927,92 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M4 - 24432 (Art.-Nr. GEDA 24432)24432GEDA 24432GEDA SICH-MUTTER M4 - GED 244323,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 90 - 24473 (Art.-Nr. GEDA 24473)24473GEDA 24473GEDA SKT-SCHRAUBE M6 X 90 - GED 244733,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M4 x 25 - 28445 (Art.-Nr. GEDA 28445)28445GEDA 28445GEDA ZYL-SCHRAUBE M4 X 25 - GED 284453,00 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Band - 49685 (Art.-Nr. GEDA 49685)49685GEDA 49685GEDA FEDER-BAND - GED 4968520,90 €  exkl. MwSt.

In den Warenkorb

GEDA Zentrierstück - 58752 (Art.-Nr. GEDA 58752)58752GEDA 58752GEDA ZENTRIERSTÜCK - GED 5875299,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 58767 (Art.-Nr. GEDA 58767)58767GEDA 58767GEDA GUMMITÜLLE - GED 5876713,20 €  exkl. MwSt.

In den Warenkorb

GEDA Lochblech Schiebetür mittig - 60712 (Art.-Nr. GEDA 60712)60712GEDA 60712GEDA Lochblech Schiebetür mittig - 60712203,52 €  exkl. MwSt.

In den Warenkorb

GEDA Lochblech Schiebetür links - 60713 (Art.-Nr. GEDA 60713)60713GEDA 60713GEDA Lochblech Schiebetür links - 60713149,46 €  exkl. MwSt.

In den Warenkorb

GEDA Lochblech Schiebetür rechts - 60714 (Art.-Nr. GEDA 60714)60714GEDA 60714GEDA Lochblech Schiebetür rechts - 60714149,46 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsschiene - 60715 (Art.-Nr. GEDA 60715)60715GEDA 60715GEDA FÜHRUNGSSCHIENE - GED 60715310,80 €  exkl. MwSt.

In den Warenkorb

GEDA Abstandshalter - 60718 (Art.-Nr. GEDA 60718)60718GEDA 60718GEDA ABSTANDSHALTER - GED 6071872,60 €  exkl. MwSt.

In den Warenkorb

GEDA Halterung Handsteuerung - 60719 (Art.-Nr. GEDA 60719)60719GEDA 60719GEDA HALTERUNG HANDSTEUERUNG - GED 6071996,80 €  exkl. MwSt.

In den Warenkorb

GEDA Bügel - Seitenschutz - 60723 (Art.-Nr. GEDA 60723)60723GEDA 60723GEDA BÜGEL-SEITENSCHUTZ - GED 60723116,55 €  exkl. MwSt.

In den Warenkorb

GEDA Türsteuerung Schiebetür - 1039892 (Art.-Nr. GEDA 1039892)1039892GEDA 1039892GEDA TÜRSTEUERUNG SCHIEBETÜR - GED 10398921.545,00 €  exkl. MwSt.

In den Warenkorb
