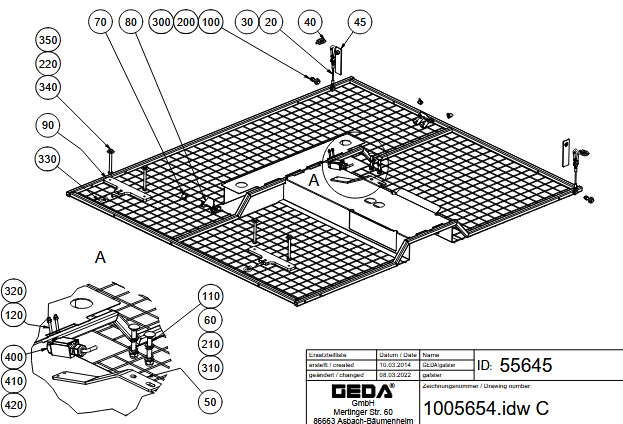

1005654 C_55645 UNTERFAHRSCHUTZ / ANTI-SMASHING-DEVICE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » ET353DEGB202203 » 1005654 C_55645 UNTERFAHRSCHUTZ / ANTI-SMASHING-DEVICE

Ersatzteilliste 1005654 C_55645 UNTERFAHRSCHUTZ / ANTI-SMASHING-DEVICE

1005654 C_55645 UNTERFAHRSCHUTZ / ANTI-SMASHING-DEVICE

Ersatzteillisten: ET353DEGB202203 | ET353DEGB202404 | GEDA | GEDA 500 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%
1005654 c_55645 unterfahrschutz / anti-smashing-device20
30
40
45
50
60
70
80
90
100
110
120
200
35249
210
220
300
310
320
330
340
350
400
410
420
FotoPos.Art-Nr.NamePreisKaufen
GEDA Seil 4 x 0,155m - 54714 (Art.-Nr. GEDA 54714)20GEDA 54714GEDA SEIL 4 X 0,155 M - GED 5471414,96 €  exkl. MwSt.

In den Warenkorb

GEDA Haken - Karabiner C 70 - 29858 (Art.-Nr. GEDA 29858)30GEDA 29858GEDA HAKEN-KARABINER C 70 - GED 298585,00 €  exkl. MwSt.

In den Warenkorb

GEDA Ringschraube M8 - 04849 (Art.-Nr. GEDA 04849)40GEDA 04849GEDA RINGSCHRAUBE M8 - GED 048495,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gegenblech für Ringschraube - 1005256 (Art.-Nr. GEDA 1005256)45GEDA 1005256GEDA GEGENBLECH FÜR RINGSCHRAUBE - GED 100525611,00 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalterbügel - 54692 (Art.-Nr. GEDA 54692)50GEDA 54692GEDA ENDSCHALTERBÜGEL - GED 5469234,10 €  exkl. MwSt.

In den Warenkorb

GEDA Druckfeder - 04283 (Art.-Nr. GEDA 04283)60GEDA 04283GEDA DRUCKFEDER - GED 042834,00 €  exkl. MwSt.

In den Warenkorb

GEDA ZUGFEDER - GED 0535670GEDA 05356GEDA ZUGFEDER - GED 053569,02 €  exkl. MwSt.

In den Warenkorb

GEDA Halteklaue Auffahrgitter - 1004481 (Art.-Nr. GEDA 1004481)80GEDA 1004481GEDA HALTEKLAUE UNTERFAHRSCHUTZ - GED 100448117,60 €  exkl. MwSt.

In den Warenkorb

GEDA Stapleraufnahme - 1005296 (Art.-Nr. GEDA 1005296)90GEDA 1005296GEDA STAPLERAUFNAHME - GED 100529670,40 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 45 - 04043 (Art.-Nr. GEDA 04043)100GEDA 04043GEDA SKT-SCHRAUBE M8 X 45 - GED 040433,00 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M10 x 75 - 42175 (Art.-Nr. GEDA 42175)110GEDA 42175GEDA FLACHRUNDSCHRAUBE M10 X 75 - GED 421753,00 €  exkl. MwSt.

In den Warenkorb

GEDA Senkschraube M5 x 40 - 15422 (Art.-Nr. GEDA 15422)120GEDA 15422GEDA Senkschraube M5 x 40 - 154223,00 €  exkl. MwSt.

In den Warenkorb

200-35249auf Anfrage

+49 89 1499080

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)210GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)220GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)300GEDA 17388GEDA SKT-MUTTER M8 - GED 173883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)310GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5 - 04175 (Art.-Nr. GEDA 04175)320GEDA 04175GEDA Sicherungsmutter M5 - 041754,24 €  exkl. MwSt.

In den Warenkorb

GEDA Ringmutter M8 - 08241 (Art.-Nr. GEDA 08241)330GEDA 08241GEDA Ringmutter M8 - 082414,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 110 - 08023 (Art.-Nr. GEDA 08023)340GEDA 08023GEDA SKT-SCHRAUBE M10 X 110 - GED 080233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)350GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Endschalter E 101 - 01 - EI - 24343 (Art.-Nr. GEDA 24343)400GEDA 24343GEDA ENDSCHALTER 1Ö/1S - GED 2434355,55 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung M20 - 19354 (Art.-Nr. GEDA 19354)410GEDA 19354GEDA KABELVERSCHRAUBUNG M20 - GED 193544,00 €  exkl. MwSt.

In den Warenkorb

GEDA PVC-Steuerleitung 5 x 1 - 13644 (Art.-Nr. GEDA 13644)420GEDA 13644GEDA PVC-Steuerleitung 5 x 1 - 136444,24 €  exkl. MwSt.

In den Warenkorb
