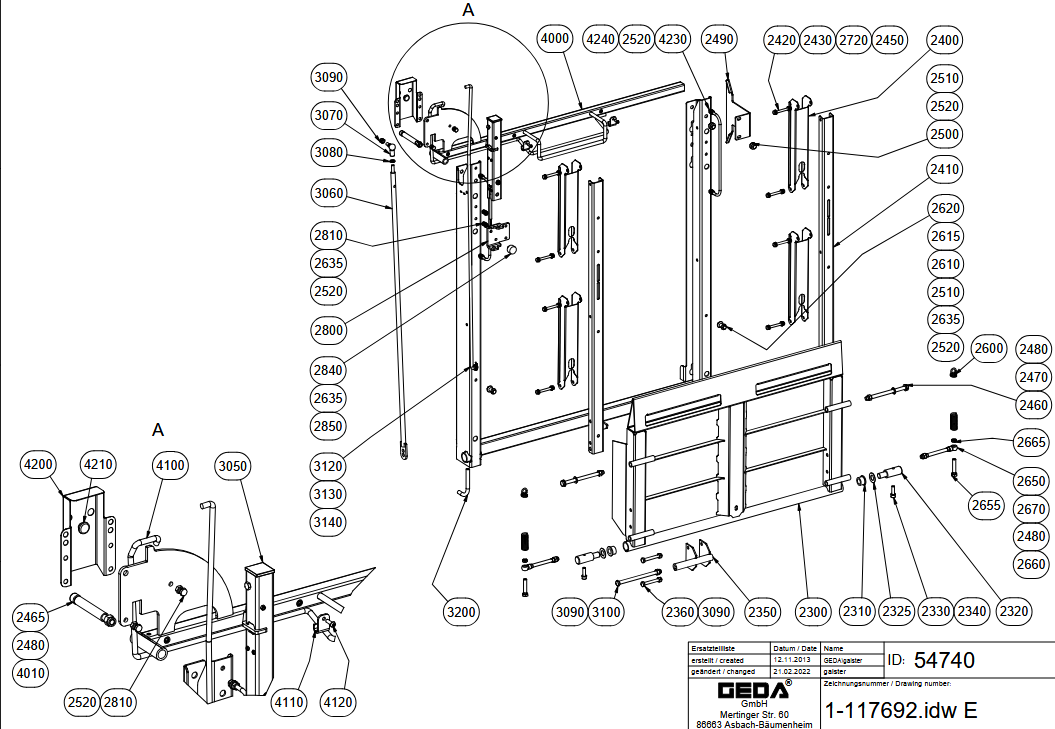

1-117692 E_54740 AUFFAHRRAMPE+SCHRANKE RE 972

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » ET353DEGB202203 » 1-117692 E_54740 AUFFAHRRAMPE+SCHRANKE RE 972

Ersatzteilliste 1-117692 E_54740 AUFFAHRRAMPE+SCHRANKE RE 972

1-117692 E_54740 AUFFAHRRAMPE+SCHRANKE RE 972

Ersatzteillisten: ET353DEGB202203 | GEDA | GEDA 500 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Transport

100%
1-117692 e_54740 auffahrrampe+schranke re 9722520
2520
2520
2520
2520
2490
2420
2430
2400
2450
2410
2510
2460
2470
2480
2480
2300
2310
2320
2325
2330
2340
2350
2360
2480
3060
3060
3070
3070
3080
3080
2635
2635
2635
2635
2635
2635
2800
2800
2810
2810
2840
2840
2850
2850
2465
2720
2500
2510
2610
2615
2620
2600
2650
2660
2670
2655
2665
2810
3090
3090
3090
3100
3120
3130
3140
3200
3050
4000
4010
4100
4110
4120
4200
4210
4230
4240
FotoPos.Art-Nr.NamePreisKaufen
GEDA Auffahrrampe - 42112 (Art.-Nr. GEDA 42112)2300GEDA 42112GEDA AUFFAHRRAMPE - GED 42112645,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)2310GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbolzen - 1136894 (Art.-Nr. GEDA 1136894)2320GEDA 1136894GEDA Lagerbolzen - 113689452,80 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 20 - 1134490 (Art.-Nr. GEDA 1134490)2325GEDA 1134490GEDA Scheibe 20 - 11344903,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)2330GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)2340GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)2350GEDA 16385GEDA SCHLIEßBLECH - GED 1638567,65 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)2360GEDA 15094GEDA Sechskantschraube M10 x 80 - 150943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)2400GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme2410GEDA 15151GEDA ECKPFOSTEN - GED 1515166,55 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)2420GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037553,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)2430GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 66025 (Art.-Nr. GEDA 66025)2450GEDA 66025GEDA SICH-MUTTER M8 - GED 660253,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)2460GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 120 - 08539 (Art.-Nr. GEDA 08539)2465GEDA 08539GEDA ZYL-SCHRAUBE M12 X 120 - GED 085393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)2470GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)2480GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)2490GEDA 17187GEDA SCHRANKENFÜHRUNG - GED 1718739,60 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2510GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)2520GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)2600GEDA 49599GEDA FEDER-Z D4,0 Da24,0 L=242 - GED 4959927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 18 - 12024 (Art.-Nr. GEDA 12024)2610GEDA 12024GEDA STAHLROHR 14X2,8 L= 18 - GED 120245,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)2615GEDA 05923GEDA SCHEIBE 8,4 - GED 059233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)2620GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

2635-2635auf Anfrage

+49 89 1499080

2635-2635auf Anfrage

+49 89 1499080

2635-2635auf Anfrage

+49 89 1499080

GEDA Augenschrauben 12x150 - 50300 (Art.-Nr. GEDA 50300)2650GEDA 50300GEDA AUGENSCHRAUBEN 12X150 - GED 50300120,96 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)2655GEDA 37081GEDA SKT-SCHRAUBE M12 X 60 - GED 370813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 18x10mm - 50438 (Art.-Nr. GEDA 50438)2660GEDA 50438GEDA BUCHSE D= 18X10 MM - GED 504383,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)2665GEDA 03581GEDA SKT-MUTTER M12 - GED 035813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)2670GEDA 50142GEDA BUCHSE D= 14X8 MM - GED 501424,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)2720GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

2800-2800auf Anfrage

+49 89 1499080

2810-2810auf Anfrage

+49 89 1499080

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)2810GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

2840-2840auf Anfrage

+49 89 1499080

2850-2850auf Anfrage

+49 89 1499080

GEDA Schlosskasten rechts - 54733 (Art.-Nr. GEDA 54733)3050GEDA 54733GEDA SCHLOßKASTEN RECHTS - GED 54733359,10 €  exkl. MwSt.

In den Warenkorb

3060-3060auf Anfrage

+49 89 1499080

3070-3070auf Anfrage

+49 89 1499080

3080-3080auf Anfrage

+49 89 1499080

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)3090GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)3100GEDA 22612GEDA SKT-SCHRAUBE M12 X 190 - GED 226125,00 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 54741 (Art.-Nr. GEDA 54741)3120GEDA 54741GEDA HALTESTANGE - GED 5474153,35 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)3130GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)3140GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)3200GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 17x2 L= 91,5 - 54739 (Art.-Nr. GEDA 54739)4010GEDA 54739GEDA STAHLROHR 17X2 L= 91,5 - GED 5473913,86 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltbügel rechts - 54738 (Art.-Nr. GEDA 54738)4100GEDA 54738GEDA SCHALTBÜGEL RECHTS - GED 5473893,50 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 54735 (Art.-Nr. GEDA 54735)4110GEDA 54735GEDA SCHELLE - GED 547358,14 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M6 x 20 - 17267 (Art.-Nr. GEDA 17267)4120GEDA 17267GEDA LINSENSCHRAUBE M6 X 20 - GED 172673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckung - 54726 (Art.-Nr. GEDA 54726)4200GEDA 54726GEDA ABDECKUNG - GED 5472622,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stopfen-Rund D 14,0 - 49683 (Art.-Nr. GEDA 49683)4210GEDA 49683GEDA STOPFEN-RUND D 14,0 - GED 496835,00 €  exkl. MwSt.

In den Warenkorb

GEDA Griff - Bügel - 1039070 (Art.-Nr. GEDA 1039070)4230GEDA 1039070GEDA GRIFF-BÜGEL - GED 10390707,48 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 24066 (Art.-Nr. GEDA 24066)4240GEDA 24066GEDA SCHEIBE 8,4 - GED 240663,00 €  exkl. MwSt.

In den Warenkorb
