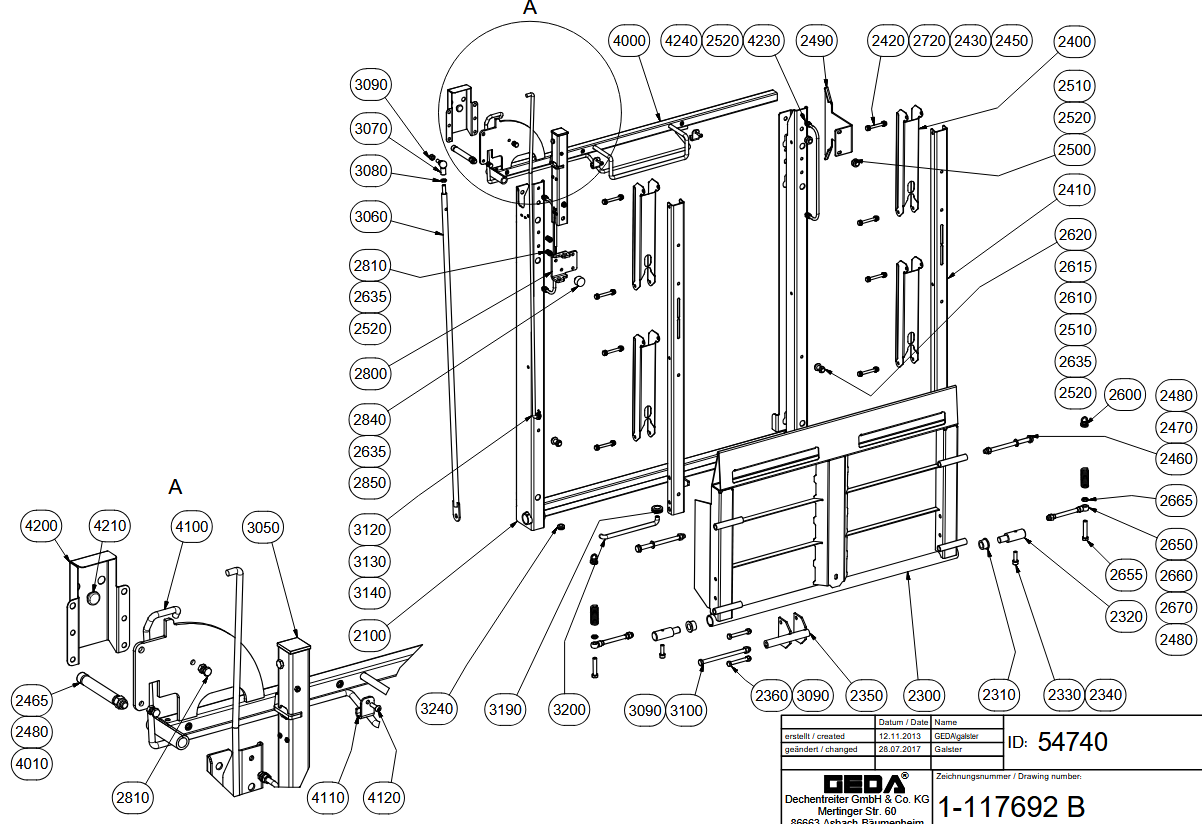

1-117692 B_54740 AUFFAHRRAMPE

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 300 Z/ZP » ET389DEGB201807 » 1-117692 B_54740 AUFFAHRRAMPE

Ersatzteilliste 1-117692 B_54740 AUFFAHRRAMPE

1-117692 B_54740 AUFFAHRRAMPE

Ersatzteillisten: ET389DEGB201807 | GEDA | GEDA 300 Z/ZP | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Transport

100%
1-117692 b_54740 auffahrrampe54720
24066
03402
1039070
17187
03755
05866
04623
03756
15150
04047
03402
05865
15151
03556
05923
12024
04047
03403
03402
49599
03430
03427
05629
03581
50300
37081
50438
50142
03430
18365
04920
17914
11896
42112
16385
03751
15094
22612
03751
15124
17677
05726
17267
54735
03401
54739
03430
08539
54726
49683
54738
54733
54724
03170
03422
54741
04542
03403
10729
17193
03402
03403
03401
16097
03186
16108
03751
FotoPos.Art-Nr.NamePreisKaufen
GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)03170GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03186 (Art.-Nr. GEDA 03186)03186GEDA 03186GEDA Sechskantmutter M10 - 031864,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)03401GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)03401GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)03402GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)03402GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)03402GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)03402GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)03403GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)03422GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)03427GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)03430GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 35 - 03556 (Art.-Nr. GEDA 03556)03556GEDA 03556GEDA SKT-SCHRAUBE M8 X 35 - GED 035563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M12 - 03581 (Art.-Nr. GEDA 03581)03581GEDA 03581GEDA SKT-MUTTER M12 - GED 035813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)03751GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 70 - 03755 (Art.-Nr. GEDA 03755)03755GEDA 03755GEDA SKT-SCHRAUBE M8 X 70 - GED 037553,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme03756GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)04047GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)04047GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12 - 04542 (Art.-Nr. GEDA 04542)04542GEDA 04542GEDA SKT-SCHRAUBE M8 X 12 - GED 045423,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 04623 (Art.-Nr. GEDA 04623)04623GEDA 04623GEDA Scheibe 8,4 - 046234,24 €  exkl. MwSt.

In den Warenkorb

GEDA Federring A 10 - 04920 (Art.-Nr. GEDA 04920)04920GEDA 04920GEDA Federring A 10 - 049204,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 180 - 05629 (Art.-Nr. GEDA 05629)05629GEDA 05629GEDA SKT-SCHRAUBE M12 X 180 - GED 056295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)05726GEDA 05726GEDA GUMMITÜLLE - GED 057263,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 20 - 05865 (Art.-Nr. GEDA 05865)05865GEDA 05865GEDA SKT-SCHRAUBE M8 X 20 - GED 058653,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)05866GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)05923GEDA 05923GEDA SCHEIBE 8,4 - GED 059233,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M12 x 120 - 08539 (Art.-Nr. GEDA 08539)08539GEDA 08539GEDA ZYL-SCHRAUBE M12 X 120 - GED 085393,00 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=30x17 - 10729 (Art.-Nr. GEDA 10729)10729GEDA 10729GEDA PUFFER D=30X17 - GED 107296,38 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 30x17mm - 11896 (Art.-Nr. GEDA 11896)11896GEDA 11896GEDA BUCHSE D= 30X17 MM - GED 118967,92 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 14x2,8 L= 18 - 12024 (Art.-Nr. GEDA 12024)12024GEDA 12024GEDA STAHLROHR 14X2,8 L= 18 - GED 120245,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 80 - 15094 (Art.-Nr. GEDA 15094)15094GEDA 15094GEDA Sechskantschraube M10 x 80 - 150943,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schutzschlauch - 15124 (Art.-Nr. GEDA 15124)15124GEDA 15124GEDA Schutzschlauch - 151245,72 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150)15150GEDA 15150GEDA SCHERENBLECH - GED 1515043,45 €  exkl. MwSt.

In den Warenkorb

GEDA Scherenblech - 15150 (Art.-Nr. GEDA 15150) - Detailaufnahme15151GEDA 15151GEDA ECKPFOSTEN - GED 1515166,55 €  exkl. MwSt.

In den Warenkorb

GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)16097GEDA 16097GEDA Klappenbetätigungshebel - 1609759,95 €  exkl. MwSt.

In den Warenkorb

GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)16108GEDA 16108GEDA WINKELGELENK - GED 1610817,16 €  exkl. MwSt.

In den Warenkorb

GEDA Schließblech - 16385 (Art.-Nr. GEDA 16385)16385GEDA 16385GEDA SCHLIEßBLECH - GED 1638567,65 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenführung - 17187 (Art.-Nr. GEDA 17187)17187GEDA 17187GEDA SCHRANKENFÜHRUNG - GED 1718739,60 €  exkl. MwSt.

In den Warenkorb

GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)17193GEDA 17193GEDA RAMPENBEGRENZUNG - GED 1719324,20 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M6 x 20 - 17267 (Art.-Nr. GEDA 17267)17267GEDA 17267GEDA LINSENSCHRAUBE M6 X 20 - GED 172673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle D28 - 17677 (Art.-Nr. GEDA 17677)17677GEDA 17677GEDA Gummitülle D28 - 176774,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 35 - 17914 (Art.-Nr. GEDA 17914)17914GEDA 17914GEDA Zylinderschraube M10 x 35 - 179144,24 €  exkl. MwSt.

In den Warenkorb

GEDA Lagerbolzen - 18365 (Art.-Nr. GEDA 18365)18365GEDA 18365GEDA LAGERBOLZEN - GED 1836520,02 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 190 - 22612 (Art.-Nr. GEDA 22612)22612GEDA 22612GEDA SKT-SCHRAUBE M12 X 190 - GED 226125,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 24066 (Art.-Nr. GEDA 24066)24066GEDA 24066GEDA SCHEIBE 8,4 - GED 240663,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 60 - 37081 (Art.-Nr. GEDA 37081)37081GEDA 37081GEDA SKT-SCHRAUBE M12 X 60 - GED 370813,00 €  exkl. MwSt.

In den Warenkorb

GEDA Auffahrrampe - 42112 (Art.-Nr. GEDA 42112)42112GEDA 42112GEDA AUFFAHRRAMPE - GED 42112645,00 €  exkl. MwSt.

In den Warenkorb

GEDA Feder - Z D4,0 Da24,0 L=242 - 49599 (Art.-Nr. GEDA 49599)49599GEDA 49599GEDA FEDER-Z D4,0 Da24,0 L=242 - GED 4959927,50 €  exkl. MwSt.

In den Warenkorb

GEDA Stopfen-Rund D 14,0 - 49683 (Art.-Nr. GEDA 49683)49683GEDA 49683GEDA STOPFEN-RUND D 14,0 - GED 496835,00 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 14x8mm - 50142 (Art.-Nr. GEDA 50142)50142GEDA 50142GEDA BUCHSE D= 14X8 MM - GED 501424,00 €  exkl. MwSt.

In den Warenkorb

GEDA Augenschrauben 12x150 - 50300 (Art.-Nr. GEDA 50300)50300GEDA 50300GEDA AUGENSCHRAUBEN 12X150 - GED 50300120,96 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 18x10mm - 50438 (Art.-Nr. GEDA 50438)50438GEDA 50438GEDA BUCHSE D= 18X10 MM - GED 504383,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schranke rechts - 54720 (Art.-Nr. GEDA 54720)54720GEDA 54720GEDA SCHRANKE RECHTS - GED 54720231,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rahmen Scherengeländer - 54724 (Art.-Nr. GEDA 54724)54724GEDA 54724GEDA RAHMEN SCHERENGELÄNDER - GED 54724470,40 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckung - 54726 (Art.-Nr. GEDA 54726)54726GEDA 54726GEDA ABDECKUNG - GED 5472622,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schlosskasten rechts - 54733 (Art.-Nr. GEDA 54733)54733GEDA 54733GEDA SCHLOßKASTEN RECHTS - GED 54733359,10 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 54735 (Art.-Nr. GEDA 54735)54735GEDA 54735GEDA SCHELLE - GED 547358,14 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltbügel rechts - 54738 (Art.-Nr. GEDA 54738)54738GEDA 54738GEDA SCHALTBÜGEL RECHTS - GED 5473893,50 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 17x2 L= 91,5 - 54739 (Art.-Nr. GEDA 54739)54739GEDA 54739GEDA STAHLROHR 17X2 L= 91,5 - GED 5473913,86 €  exkl. MwSt.

In den Warenkorb

GEDA Haltestange - 54741 (Art.-Nr. GEDA 54741)54741GEDA 54741GEDA HALTESTANGE - GED 5474153,35 €  exkl. MwSt.

In den Warenkorb

GEDA Griff - Bügel - 1039070 (Art.-Nr. GEDA 1039070)1039070GEDA 1039070GEDA GRIFF-BÜGEL - GED 10390707,48 €  exkl. MwSt.

In den Warenkorb
