1-066344_01165 SCHLEPPKABELFÜHRUNG

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET352DEGB201508 » 1-066344_01165 SCHLEPPKABELFÜHRUNG

Ersatzteilliste 1-066344_01165 SCHLEPPKABELFÜHRUNG

1-066344_01165 SCHLEPPKABELFÜHRUNG

Ersatzteillisten: ET352DEGB201508 | ET352DEGBRU201508 | ET353DE_GB201407 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

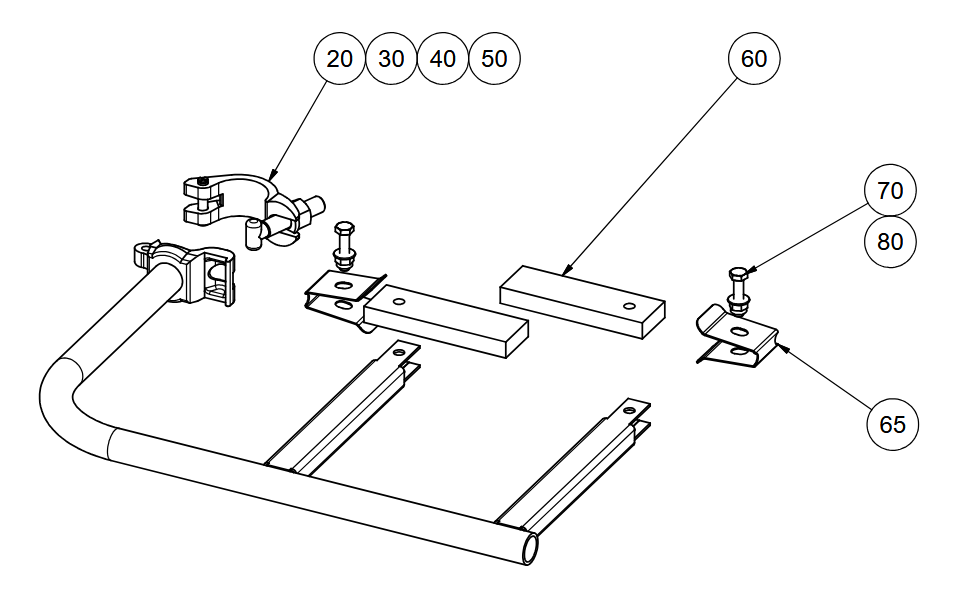

Screenshot 2025 03 27 at 10 41 46 ET353DE GB201407.pdf20
30
40
50
60
70
80
65
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schelle 1 1 / 2- - 0483820GEDA 04838GEDA Schelle 1 1 / 2- - 048384,24 €  exkl. MwSt.

Weiterlesen

GEDA Halbrundniet 8 x 40 - 0464230GEDA 04642GEDA Halbrundniet 8 x 40 - 046424,24 €  exkl. MwSt.

Weiterlesen

GEDA Hammerkopfschraube M14 x 6840GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073294,24 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantmutter M1450GEDA 07214GEDA Sechskantmutter M14 - 072144,24 €  exkl. MwSt.

Weiterlesen

GEDA Flachgummi 40x15 L=130 - 2047060GEDA 20470GEDA Flachgummi 40x15 L=130 - 204706,78 €  exkl. MwSt.

Weiterlesen

GEDA Gummiklemmblech - 2304265GEDA 23042GEDA Gummiklemmblech - 230427,95 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantschraube M8 x 3570GEDA 03556GEDA Sechskantschraube M8 x 35 - 035564,24 €  exkl. MwSt.

Weiterlesen

Sicherungsmutter80GEDA 17388GEDA Sicherungsmutter M8 - 173884,24 €  exkl. MwSt.

Weiterlesen
