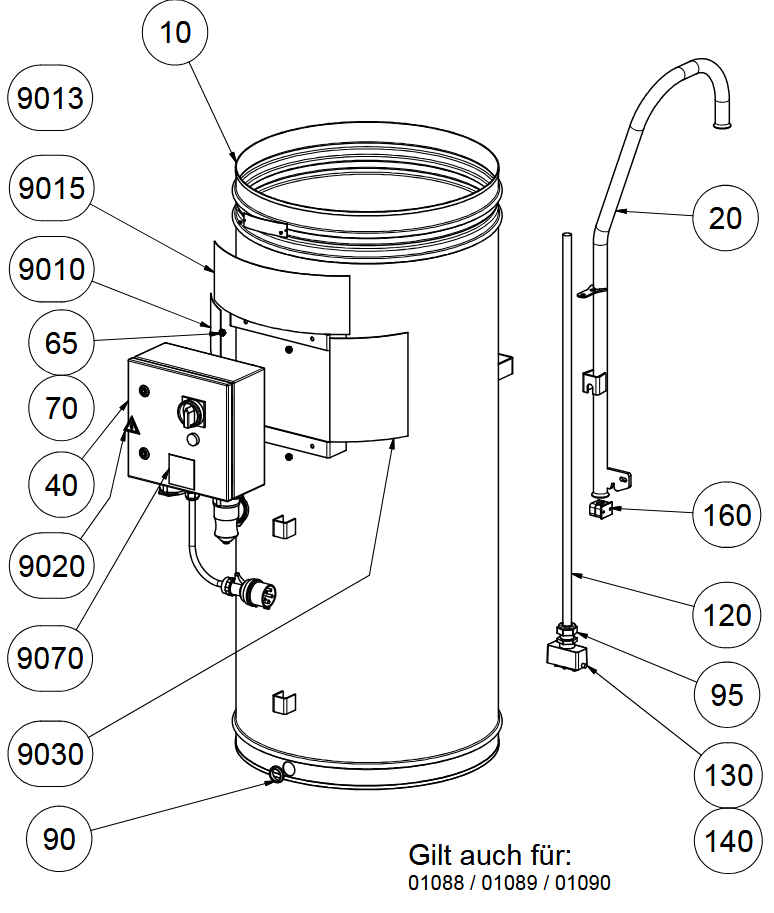

1-061937 B_ 01087_01088_01089_01090 KABELTOPF 500Z/ZP

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353DE_GB201407 » 1-061937 B_ 01087_01088_01089_01090 KABELTOPF 500Z/ZP

Ersatzteilliste 1-061937 B_ 01087_01088_01089_01090 KABELTOPF 500Z/ZP

1-061937 B_ 01087_01088_01089_01090 KABELTOPF 500Z/ZP

Ersatzteillisten: ET353DE_GB201407 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Mast / Kabeltopf / Mechanik

100%
1-061937 b_ 01087_01088_01089_01090 kabeltopf 500z/zp10
9013
9015
9010
65
70
40
40
9020
9070
9030
90
20
20
160
120
95
130
140
FotoPos.Art-Nr.NamePreisKaufen
GEDA Kabeltopf D=630 - 27086 (Art.-Nr. GEDA 27086)10GEDA 27086GEDA KABELTOPF D=630 - GED 27086725,00 €  exkl. MwSt.

In den Warenkorb

20-20auf Anfrage

+49 89 1499080

40-40auf Anfrage

+49 89 1499080

GEDA Fächerscheibe J 8,4 - 11002 (Art.-Nr. GEDA 11002)65GEDA 11002GEDA FÄCHERSCHEIBE J 8,4 - GED 110023,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)70GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitülle - 14229 (Art.-Nr. GEDA 14229)90GEDA 14229GEDA GUMMITÜLLE - GED 142295,00 €  exkl. MwSt.

In den Warenkorb

GEDA Kabelverschraubung M32 - 24506 (Art.-Nr. GEDA 24506)95GEDA 24506GEDA Kabelverschraubung M32 - 245065,09 €  exkl. MwSt.

In den Warenkorb

GEDA LEITUNG FÜR 75M TOPF Ø600MM - GED 11785120GEDA 11785GEDA LEITUNG FÜR 75M TOPF Ø600MM - GED 117852.300,00 €  exkl. MwSt.

In den Warenkorb

GEDA Steckergehäuse 16-polig - 24398 (Art.-Nr. GEDA 24398)130GEDA 24398GEDA Steckergehäuse 16-polig - 2439825,97 €  exkl. MwSt.

In den Warenkorb

GEDA Buchseneinsatz 16 - polig Squich - 09650 (Art.-Nr. GEDA 09650)140GEDA 09650GEDA BUCHSENEINSATZ 16-POLIG - GED 0965031,90 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle PA-18mm - 12644 (Art.-Nr. GEDA 12644)160GEDA 12644GEDA Schelle PA-18mm - 126448,91 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kabeltopf / K-Führung- - 22709 (Art.-Nr. GEDA 22709)9010GEDA 22709GEDA SCHILD -KABELTOPF/K-FÜHRUNG- - GED 227095,00 €  exkl. MwSt.

In den Warenkorb

GEDA Blindniete A 3 - 04950 (Art.-Nr. GEDA 04950)9013GEDA 04950GEDA BLINDNIETE A 3 - GED 049503,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original- - 28647 (Art.-Nr. GEDA 28647)9015GEDA 28647GEDA SCHILD -GEDA ORIGINAL- - GED 2864711,88 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Blitzsymbol- - 05242 (Art.-Nr. GEDA 05242)9020GEDA 05242GEDA Schild -Blitzsymbol- - 052424,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Hängerverladung- - 17787 (Art.-Nr. GEDA 17787)9030GEDA 17787GEDA SCHILD -HÄNGERVERLADUNG- - GED 1778710,45 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kontrollleuchte- - 11935 (Art.-Nr. GEDA 11935)9070GEDA 11935GEDA SCHILD -KONTROLLLEUCHTE- - GED 119356,16 €  exkl. MwSt.

In den Warenkorb
