GEDA 500 Z/ZP Mechanik Bühne

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353D200210 » GEDA 500 Z/ZP Mechanik Bühne

Ersatzteilliste GEDA 500 Z/ZP Mechanik Bühne

GEDA 500 Z/ZP Mechanik Bühne

Ersatzteillisten: ET353D200210 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau | Plattform / Fahrkorb / Lastaufnahme

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, kontaktieren Sie uns telefonisch unter +49 89 1499080 oder per E-Mail an info@fischbacher.de. Gerne erkundigen wir uns direkt beim Hersteller nach der Verfügbarkeit.

100%

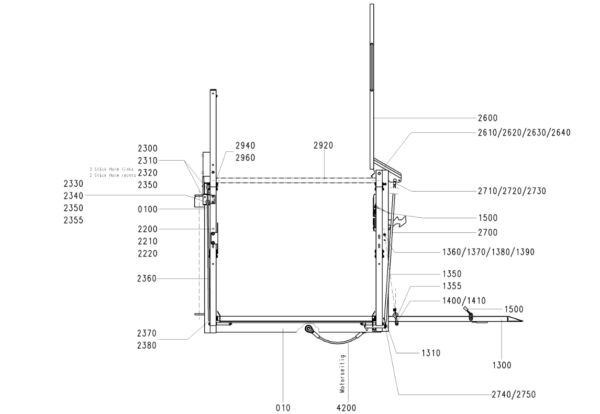

Geda 500 z/zp mechanik bühne2300
2310
2320
2350
2330
2340
2350
2355
0100
2200
2210
2220
2360
2370
2380
010
4200
2740
2750
1300
1310
1500
1410
1400
1350
1360
1370
1380
1390
2700
1500
2710
2720
2730
2610
2620
2630
2600
Schranke
2920
2940
2960
FotoPos.Art-Nr.NamePreisKaufen
-auf Anfrage

+49 89 1499080

-auf Anfrage

+49 89 1499080

Geda GEDA Bühne 500 Z/ZP - 17555E (Art.-Nr. GEDA 17555E)010GEDA 17555EGEDA Bühne 500 Z/ZP - 17555E2.300,20 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Gummitülle - 05726 (Art.-Nr. GEDA 05726)0100GEDA 05726GEDA Gummitülle - 057264,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Auffahrrampe - 19619 (Art.-Nr. GEDA 19619)1300GEDA 19619GEDA Auffahrrampe - 19619927,50 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Auffahrrampenlagerung - 16710 (Art.-Nr. GEDA 16710)1310GEDA 16710GEDA Auffahrrampenlagerung - 1671023,32 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zugfeder L=520 - 16346 (Art.-Nr. GEDA 16346)1350GEDA 16346GEDA Zugfeder L=520 - 1634623,32 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Stahlrohr 14x2,8 L= 18 - 12024 (Art.-Nr. GEDA 12024)1360GEDA 12024GEDA Stahlrohr 14x2,8 L= 18 - 120244,77 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantkopf-Schraube M8 x 100 - 17583 (Art.-Nr. GEDA 17583)1370GEDA 17583GEDA Sechskantkopf-Schraube M8 x 100 - 175834,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8,4 - 05923 (Art.-Nr. GEDA 05923)1380GEDA 05923GEDA Scheibe 8,4 - 059234,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M8 - 17388 (Art.-Nr. GEDA 17388)1390GEDA 17388GEDA Sicherungsmutter M8 - 173884,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Augenschraube BM 12 x 190 - 19617 (Art.-Nr. GEDA 19617)1400GEDA 19617GEDA Augenschraube BM 12 x 190 - 196179,65 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Ösenschraube M12 x 65 - 19618 (Art.-Nr. GEDA 19618)1410GEDA 19618GEDA Ösenschraube M12 x 65 - 196186,78 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abspannseil 1,75m - 10742 (Art.-Nr. GEDA 10742)1500GEDA 10742GEDA Abspannseil 1,75m - 1074218,87 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Abspannseil 1,75m - 10742 (Art.-Nr. GEDA 10742)1500GEDA 10742GEDA Abspannseil 1,75m - 1074218,87 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Druckfeder - 14493 (Art.-Nr. GEDA 14493)2200GEDA 14493GEDA Druckfeder - 144937,21 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M10 x 65 - 05161 (Art.-Nr. GEDA 05161)2210GEDA 05161GEDA Zylinderschraube M10 x 65 - 051614,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)2220GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Rampenbegrenzung - 17193 (Art.-Nr. GEDA 17193)2300GEDA 17193GEDA Rampenbegrenzung - 1719321,73 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 25 - 04924 (Art.-Nr. GEDA 04924)2310GEDA 04924GEDA Sechskantschraube M8 x 25 - 049244,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Blindniete M8 - 17236 (Art.-Nr. GEDA 17236)2320GEDA 17236GEDA Blindniete M8 - 172364,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Puffer D=30x17 - 10729 (Art.-Nr. GEDA 10729)2330GEDA 10729GEDA Puffer D=30x17 - 107295,72 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)2340GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2350GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2350GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)2355GEDA 04047GEDA Scheibe 8 - 040474,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Haltestange - 16101 (Art.-Nr. GEDA 16101)2360GEDA 16101GEDA Haltestange - 1610138,69 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)2370GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 3,2 x 20 - 03170 (Art.-Nr. GEDA 03170)2380GEDA 03170GEDA Splint 3,2 x 20 - 031704,24 €  exkl. MwSt.

In den Warenkorb

2600-Schrankeauf Anfrage

+49 89 1499080

Geda GEDA Stahlrohr 17x2 L= 121 - 17195 (Art.-Nr. GEDA 17195)2610GEDA 17195GEDA Stahlrohr 17x2 L= 121 - 1719511,45 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantschraube M12 x 150 - 17165 (Art.-Nr. GEDA 17165)2620GEDA 17165GEDA Sechskantschraube M12 x 150 - 171654,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)2630GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Klappenbetätigungshebel - 16097 (Art.-Nr. GEDA 16097)2700GEDA 16097GEDA Klappenbetätigungshebel - 1609754,06 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Winkelgelenk - 16108 (Art.-Nr. GEDA 16108)2710GEDA 16108GEDA Winkelgelenk - 1610815,48 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sicherungsmutter M10 - 03751 (Art.-Nr. GEDA 03751)2720GEDA 03751GEDA Sicherungsmutter M10 - 037514,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)2730GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)2740GEDA 03427GEDA Scheibe 13 - 034274,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Splint 4x20 - 03034 (Art.-Nr. GEDA 03034)2750GEDA 03034GEDA Splint 4x20 - 030344,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Geländerholm - 17629 (Art.-Nr. GEDA 17629)2920GEDA 17629GEDA Geländerholm - 17629101,76 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Zylinderschraube M8 x 25 - 04691 (Art.-Nr. GEDA 04691)2940GEDA 04691GEDA Zylinderschraube M8 x 25 - 046914,24 €  exkl. MwSt.

In den Warenkorb

Geda GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)2960GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb
