1141710_16126 ANTRIEB PRIMO-STAR

Fischbacher » Explosionsgrafiken » GEDA » Seilaufzüge » GEDA STAR 200 STANDARD » ET329DEGB202308 » 1141710_16126 ANTRIEB PRIMO-STAR

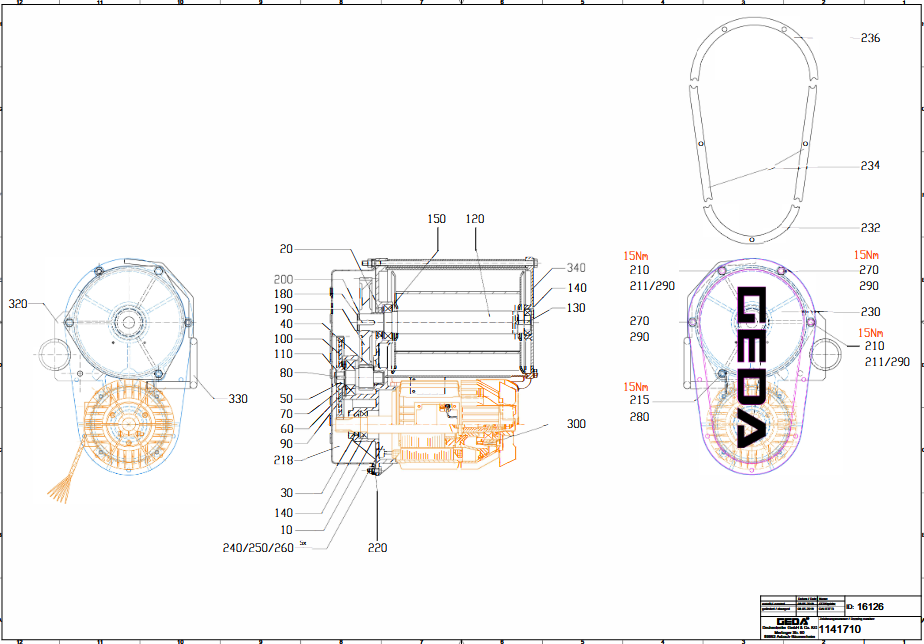

Ersatzteilliste 1141710_16126 ANTRIEB PRIMO-STAR

1141710_16126 ANTRIEB PRIMO-STAR

Ersatzteillisten: ET329DEGB202308 | ET329DEGB202308 | GEDA | GEDA STAR 200 STANDARD | GEDA STAR 250 COMFORT | Seilaufzüge

Baugruppen: Motor / Getriebe / Antrieb

100%
1141710_16126 antrieb primo-star236
234
232
270
290
230
210
211
290
210
211
290
270
290
215
280
300
15599
130
140
340
120
150
20
200
180
15614
190
40
100
110
80
50
70
60
90
218
30
140
10
220
260
250
240
330
320
FotoPos.Art-Nr.NamePreisKaufen
GEDA Getriebegehäuse - Primo - - 14198 (Art.-Nr. GEDA 14198)10GEDA 14198GEDA Getriebegehäuse - Primo - - 14198323,40 €  exkl. MwSt.

In den Warenkorb

GEDA Wellendichtring 35x52x7 - 15590 (Art.-Nr. GEDA 15590)20GEDA 15590GEDA Wellendichtring 35x52x7 - 155908,36 €  exkl. MwSt.

In den Warenkorb

GEDA Wellendichtring 25x37x7 - 05905 (Art.-Nr. GEDA 05905)30GEDA 05905GEDA WELLENDICHTRING 25X37X7 - GED 059057,48 €  exkl. MwSt.

In den Warenkorb

GEDA Nadelhülse HK 1816 - 03860 (Art.-Nr. GEDA 03860)40GEDA 03860GEDA NADELHÜLSE HK 1816 - GED 0386015,84 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzel Z 19 B= 25mm - 15556 (Art.-Nr. GEDA 15556)50GEDA 15556GEDA Ritzel Z 19 B= 25mm - 15556162,75 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 25 / 62x17 - 15592 (Art.-Nr. GEDA 15592)60GEDA 15592GEDA Rillenkugellager 25 / 62x17 - 1559221,34 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 25 x 1,2 - 05925 (Art.-Nr. GEDA 05925)70GEDA 05925GEDA Sicherungsring 25 x 1,2 - 059254,24 €  exkl. MwSt.

In den Warenkorb

GEDA Passfeder 6 x 6 x 15 - 15593 (Art.-Nr. GEDA 15593)80GEDA 15593GEDA Passfeder 6 x 6 x 15 - 155933,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 62 x 2,0 - 03818 (Art.-Nr. GEDA 03818)90GEDA 03818GEDA SICHERUNGSRING 62 X 2,0 - GED 038183,00 €  exkl. MwSt.

In den Warenkorb

GEDA Ritzel Z 91 B= 13mm - 14204 (Art.-Nr. GEDA 14204)100GEDA 14204GEDA Ritzel Z 91 B= 13mm - 14204228,90 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 20 x 1,2 - 03247 (Art.-Nr. GEDA 03247)110GEDA 03247GEDA SICHERUNGSRING 20 X 1,2 - GED 032473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Seiltrommel - 15537 (Art.-Nr. GEDA 15537)120GEDA 15537GEDA Seiltrommel - 15537227,85 €  exkl. MwSt.

In den Warenkorb

GEDA Gewindestift M8 x 10 - 05053 (Art.-Nr. GEDA 05053)130GEDA 05053GEDA GEWINDESTIFT M8 X 10 - GED 050533,00 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 25 / 47x12 - 04205 (Art.-Nr. GEDA 04205)140GEDA 04205GEDA RILLENKUGELLAGER 25/47X12 - GED 0420512,32 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 25 / 47x12 - 04205 (Art.-Nr. GEDA 04205)140GEDA 04205GEDA RILLENKUGELLAGER 25/47X12 - GED 0420512,32 €  exkl. MwSt.

In den Warenkorb

GEDA Rillenkugellager 35 / 62x14 - 14740 (Art.-Nr. GEDA 14740)150GEDA 14740GEDA Rillenkugellager 35 / 62x14 - 1474022,66 €  exkl. MwSt.

In den Warenkorb

180-15614 auf Anfrage

+49 89 1499080

GEDA Zahnrad Z 77 B= 22mm - 15557 (Art.-Nr. GEDA 15557)190GEDA 15557GEDA Zahnrad Z 77 B= 22mm - 15557193,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsring 30 x 1,5 - 03822 (Art.-Nr. GEDA 03822)200GEDA 03822GEDA Sicherungsring 30 x 1,5 - 038224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 300 - 20018 (Art.-Nr. GEDA 20018)210GEDA 20018GEDA SKT-SCHRAUBE M8 X 300 - GED 2001818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 300 - 20018 (Art.-Nr. GEDA 20018)210GEDA 20018GEDA SKT-SCHRAUBE M8 X 300 - GED 2001818,26 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)211GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8,4 - 05866 (Art.-Nr. GEDA 05866)211GEDA 05866GEDA Scheibe 8,4 - 058664,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 270 - 15728 (Art.-Nr. GEDA 15728)215GEDA 15728GEDA Sechskantschraube M8 x 270 - 1572812,54 €  exkl. MwSt.

In den Warenkorb

GEDA Fett Divinol - 60375 (Art.-Nr. GEDA 60375)218GEDA 60375GEDA FETT DIVINOL - GED 6037526,95 €  exkl. MwSt.

In den Warenkorb

GEDA Dichtung - 14200 (Art.-Nr. GEDA 14200)220GEDA 14200GEDA DICHTUNG - GED 1420017,60 €  exkl. MwSt.

In den Warenkorb

GEDA Getriebedeckel - 15704 (Art.-Nr. GEDA 15704)230GEDA 15704GEDA Getriebedeckel - 1570463,80 €  exkl. MwSt.

In den Warenkorb

GEDA Druckblech 3 Primo - 20017 (Art.-Nr. GEDA 20017)232GEDA 20017GEDA DRUCKBLECH 3 PRIMO - GED 2001779,20 €  exkl. MwSt.

In den Warenkorb

GEDA Druckblech 1 Primo - 20015 (Art.-Nr. GEDA 20015)234GEDA 20015GEDA DRUCKBLECH 1 PRIMO - GED 2001565,45 €  exkl. MwSt.

In den Warenkorb

GEDA Druckblech 2 Primo - 20016 (Art.-Nr. GEDA 20016)236GEDA 20016GEDA DRUCKBLECH 2 PRIMO - GED 2001679,20 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M6 x 20 - 04362 (Art.-Nr. GEDA 04362)240GEDA 04362GEDA SKT-SCHRAUBE M6 X 20 - GED 043623,00 €  exkl. MwSt.

In den Warenkorb

GEDA Fächerscheibe 6,4 - 05719 (Art.-Nr. GEDA 05719)250GEDA 05719GEDA FÄCHERSCHEIBE 6,4 - GED 057193,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M6 - 03203 (Art.-Nr. GEDA 03203)260GEDA 03203GEDA Sechskantmutter M6 - 032034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 40 - 04107 (Art.-Nr. GEDA 04107)270GEDA 04107GEDA ZYL-SCHRAUBE M8 X 40 - GED 041073,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 40 - 04107 (Art.-Nr. GEDA 04107)270GEDA 04107GEDA ZYL-SCHRAUBE M8 X 40 - GED 041073,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)280GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme290GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme290GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme290GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8 - 03756 (Art.-Nr. GEDA 03756) - Detailaufnahme290GEDA 03756GEDA SICH-MUTTER M8 - GED 037563,00 €  exkl. MwSt.

In den Warenkorb

300-15599 auf Anfrage

+49 89 1499080

GEDA Trommelschutz - 15741 (Art.-Nr. GEDA 15741)320GEDA 15741GEDA Trommelschutz - 15741375,90 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltrahmen - 15745 (Art.-Nr. GEDA 15745)330GEDA 15745GEDA Schaltrahmen - 15745193,20 €  exkl. MwSt.

In den Warenkorb

GEDA Trommellagerschild - 14202 (Art.-Nr. GEDA 14202)340GEDA 14202GEDA Trommellagerschild - 1420270,40 €  exkl. MwSt.

In den Warenkorb
