1066871 A_1056417 SCHRANKE MECHANISCH LINKS

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 0 » ET353DEGB201907 » 1066871 A_1056417 SCHRANKE MECHANISCH LINKS

Ersatzteilliste 1066871 A_1056417 SCHRANKE MECHANISCH LINKS

1066871 A_1056417 SCHRANKE MECHANISCH LINKS

Ersatzteillisten: ET353DEGB201907 | ET353DEGB202010 | ET353DEGBES202010 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Transportbühnen

Baugruppen: Bühnen / Türen / Aufbau

100%

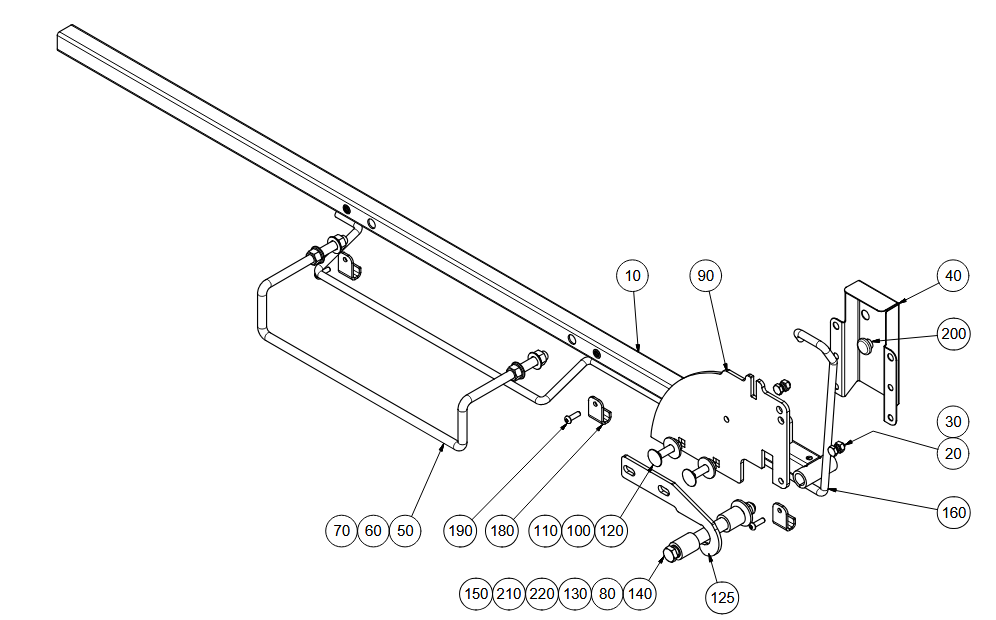

1066871 a_1056417 schranke mechanisch links70
60
50
190
180
110
100
120
150
210
220
130
80
140
125
160
20
30
200
40
90
10
FotoPos.Art-Nr.NamePreisKaufen
GEDA Schranke L= 1393 - 1045528 (Art.-Nr. GEDA 1045528)10GEDA 1045528GEDA SCHRANKE L= 1393 - GED 1045528198,45 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)20GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)30GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckung - 54726 (Art.-Nr. GEDA 54726)40GEDA 54726GEDA ABDECKUNG - GED 5472622,00 €  exkl. MwSt.

In den Warenkorb

GEDA Griffbügel - 1056485 (Art.-Nr. GEDA 1056485)50GEDA 1056485GEDA GRIFFBÜGEL - GED 105648564,35 €  exkl. MwSt.

Weiterlesen

GEDA Sechskantmutter M12 - 03516 (Art.-Nr. GEDA 03516)60GEDA 03516GEDA SKT-MUTTER M12 - GED 035163,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 03427 (Art.-Nr. GEDA 03427)70GEDA 03427GEDA SCHEIBE 13 - GED 034273,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 25x4 L= 32,5 - 1046201 (Art.-Nr. GEDA 1046201)80GEDA 1046201GEDA STAHLROHR 25X4 L= 32,5 - GED 104620113,86 €  exkl. MwSt.

In den Warenkorb

GEDA Schrankenblech - 1056420 (Art.-Nr. GEDA 1056420)90GEDA 1056420GEDA SCHRANKENBLECH - GED 105642022,66 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 04049 (Art.-Nr. GEDA 04049)100GEDA 04049GEDA Scheibe 10 - 040494,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)110GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Flachrundschraube M10 x 45 - 22488 (Art.-Nr. GEDA 22488)120GEDA 22488GEDA FLACHRUNDSCHRAUBE M10 X 45 - GED 224883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltnocke Schranke - 1065939 (Art.-Nr. GEDA 1065939)125GEDA 1065939GEDA SCHALTNOCKE SCHRANKE - GED 106593911,22 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 17x2 L= 118,5 - 1005762 (Art.-Nr. GEDA 1005762)130GEDA 1005762GEDA STAHLROHR 17X2 L= 118,5 - GED 100576222,66 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M12 x 150 - 17165 (Art.-Nr. GEDA 17165)140GEDA 17165GEDA Sechskantschraube M12 x 150 - 171654,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M12 - 03430 (Art.-Nr. GEDA 03430)150GEDA 03430GEDA SICH-MUTTER M12 - GED 034303,00 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltbügel links - 1056469 (Art.-Nr. GEDA 1056469)160GEDA 1056469GEDA Schaltbügel links - 1056469104,94 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle - 54735 (Art.-Nr. GEDA 54735)180GEDA 54735GEDA SCHELLE - GED 547358,14 €  exkl. MwSt.

In den Warenkorb

GEDA Linsenschraube M6 x 20 - 17267 (Art.-Nr. GEDA 17267)190GEDA 17267GEDA LINSENSCHRAUBE M6 X 20 - GED 172673,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stopfen-Rund D 14,0 - 49683 (Art.-Nr. GEDA 49683)200GEDA 49683GEDA STOPFEN-RUND D 14,0 - GED 496835,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 13 - 18080 (Art.-Nr. GEDA 18080)210GEDA 18080GEDA SCHEIBE 13 - GED 180803,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 25x4 L= 28 - 1005764 (Art.-Nr. GEDA 1005764)220GEDA 1005764GEDA STAHLROHR 25X4 L= 28 - GED 100576439,05 €  exkl. MwSt.

In den Warenkorb
