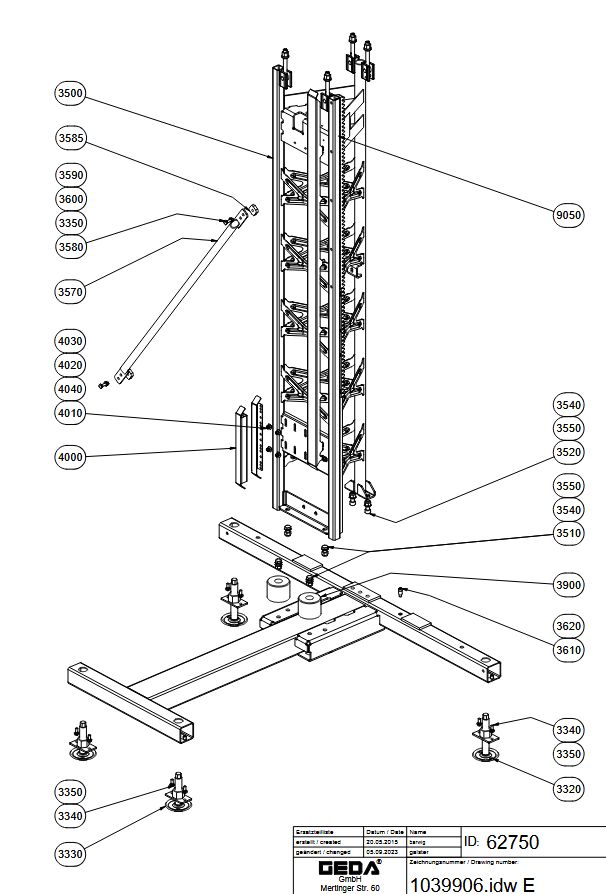

Ersatzteilliste 1039906 E_62750 GEDA 500ZP/1000Z

1039906 E_62750 GEDA 500ZP/1000Z

Ersatzteillisten: ET353DEGB202404 | GEDA | GEDA 500 Z/ZP | Transportbühnen

Baugruppen: Grundeinheit

100%
1039906 e_62750 geda 500zp/1000z3320
3330
3340
3340
3350
3350
3500
3510
3520
3540
3550
3550
3540
3570
3585
3580
3590
3350
3610
3620
3900
3600
4000
4010
4020
4030
4040
9050
FotoPos.Art-Nr.NamePreisKaufen
GEDA Abstützspindel L=175 - 15616 (Art.-Nr. GEDA 15616)3320GEDA 15616GEDA ABSTÜTZSPINDEL L=175 - GED 15616136,50 €  exkl. MwSt.

In den Warenkorb

GEDA Abstützspindel kurz - 17654 (Art.-Nr. GEDA 17654)3330GEDA 17654GEDA ABSTÜTZSPINDEL KURZ - GED 17654127,05 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)3340GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10 x 25 - 04576 (Art.-Nr. GEDA 04576)3340GEDA 04576GEDA Sechskantschraube M10 x 25 - 045764,24 €  exkl. MwSt.

In den Warenkorb

GEDA X-Grundmast 500 Z/ZP - 11204623500GEDA 1120462GEDA X-Grundmast 500 Z/ZP - 11204621.203,10 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M16 x 35 - 05174 (Art.-Nr. GEDA 05174)3510GEDA 05174GEDA SKT-SCHRAUBE M16 X 35 - GED 051743,00 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M16 x 45 - 13495 (Art.-Nr. GEDA 13495)3520GEDA 13495GEDA Zylinderschraube M16 x 45 - 134953,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)3540GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 17 - 06588 (Art.-Nr. GEDA 06588)3540GEDA 06588GEDA SCHEIBE 17 - GED 065883,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)3550GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M16 - 06536 (Art.-Nr. GEDA 06536)3550GEDA 06536GEDA SICH-MUTTER M16 - GED 065363,00 €  exkl. MwSt.

In den Warenkorb

GEDA Strebe - 15879 (Art.-Nr. GEDA 15879)3570GEDA 15879GEDA Strebe - 15879100,70 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M10x40 - 06387 (Art.-Nr. GEDA 06387)3580GEDA 06387GEDA SKT-SCHRAUBE M10X40 - GED 063873,00 €  exkl. MwSt.

In den Warenkorb

GEDA Unterlage - 1067966 (Art.-Nr. GEDA 1067966)3585GEDA 1067966GEDA UNTERLAGE - GED 10679665,00 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 10 - 03422 (Art.-Nr. GEDA 03422)3590GEDA 03422GEDA Scheibe 10 - 034224,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M10 - 03185 (Art.-Nr. GEDA 03185)3600GEDA 03185GEDA Sechskantmutter M10 - 031854,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M10 x 30 - 21183 (Art.-Nr. GEDA 21183)3610GEDA 21183GEDA ZYL-SCHRAUBE M10 X 30 - GED 211833,00 €  exkl. MwSt.

In den Warenkorb

GEDA Stahlrohr 16x2,8 L= 18 - 11162 (Art.-Nr. GEDA 11162)3620GEDA 11162GEDA STAHLROHR 16X2,8 L= 18 - GED 111627,81 €  exkl. MwSt.

In den Warenkorb

GEDA Puffer D=100x80 - 1150302 (Art.-Nr. GEDA 1150302)3900GEDA 1150302GEDA Puffer D=100x80 - 115030239,05 €  exkl. MwSt.

In den Warenkorb

GEDA Notendanfahrblech - 15003 (Art.-Nr. GEDA 15003)4000GEDA 15003GEDA NOTENDANFAHRBLECH GRUNDMAST - GED 1500336,85 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16 - 03401 (Art.-Nr. GEDA 03401)4010GEDA 03401GEDA Sechskantschraube M8 x 16 - 034014,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 8 - 04047 (Art.-Nr. GEDA 04047)4020GEDA 04047GEDA SCHEIBE 8 - GED 040473,00 €  exkl. MwSt.

In den Warenkorb

GEDA Federscheibe B8 - 03403 (Art.-Nr. GEDA 03403)4030GEDA 03403GEDA Federscheibe B8 - 034034,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M8 - 03402 (Art.-Nr. GEDA 03402)4040GEDA 03402GEDA Sechskantmutter M8 - 034024,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Aufenthhalt unter Bühne- - 17597 (Art.-Nr. GEDA 17597)9050GEDA 17597GEDA Schild -Aufenthhalt unter Bühne- - 175974,66 €  exkl. MwSt.

In den Warenkorb
