1014762_1005281 DACH SCHWENKBAR KURZ

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » Geräteversion 2 » ET353DEGB201707 » 1014762_1005281 DACH SCHWENKBAR KURZ

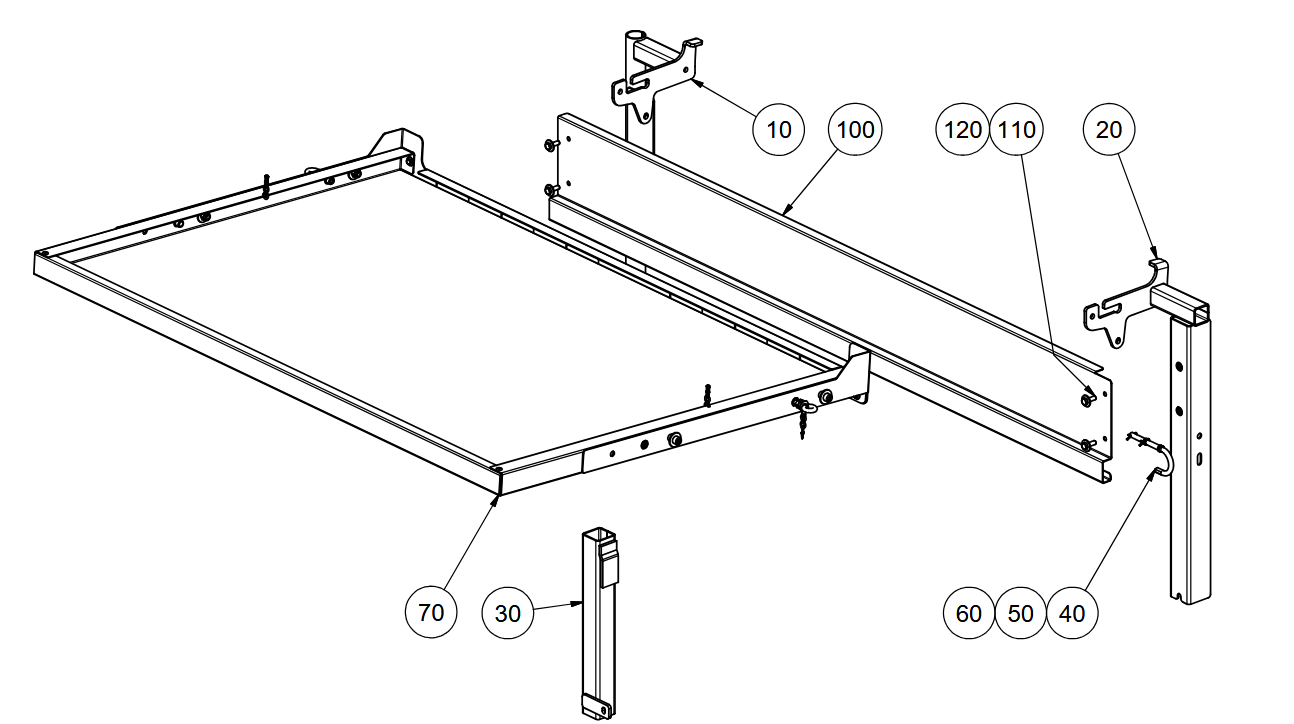

Ersatzteilliste 1014762_1005281 DACH SCHWENKBAR KURZ:

1014762_1005281 DACH SCHWENKBAR KURZ

Ersatzteillisten | ET353DEGB201707 | ET353DEGB201710 | ET353DEGB201907 | ET353DEGB202010 | ET353DEGBES202010 | ET353DE_GB201407 | GEDA | GEDA 500 Z/ZP | Geräteversion 0 | Geräteversion 2 | Transportbühnen
Baugruppen | Bühnen / Türen / Aufbau

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, zögern Sie nicht, uns telefonisch (+49 89 1499080) oder per E-Mail (info@fischbacher.de) zu kontaktieren. Gerne erkundigen wir uns für Sie direkt beim Hersteller, ob das gewünschte Ersatzteil verfügbar ist.

100%
Screenshot 2025 03 27 at 10 33 26 ET353DE GB201407.pdf70
30
60
50
40
20
110
120
100
10
10
FotoPos.Art-Nr.NamePreisKaufen
10-10auf Anfrage

+49 89 1499080

GEDA Anschlagwinkel20GEDA 1005101GEDA Anschlagwinkel - 1005101131,19 €  inkl. MwSt.110,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schwenkaufnahme30GEDA 1005100GEDA Schwenkaufnahme - 100510088,30 €  inkl. MwSt.74,20 €  exkl. MwSt.

In den Warenkorb

GEDA Haltebolzen40GEDA 1007654GEDA Haltebolzen - 100765442,89 €  inkl. MwSt.36,04 €  exkl. MwSt.

In den Warenkorb

Druckfeder50GEDA 03776GEDA Druckfeder - 037765,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Splint 360GEDA 03084GEDA Splint 3,2 x 16 - 030845,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Dachblech kurz70GEDA 1005282GEDA Dachblech kurz - 1005282628,18 €  inkl. MwSt.527,88 €  exkl. MwSt.

In den Warenkorb

GEDA Abdeckblech100GEDA 1005006GEDA Abdeckblech - 1005006118,57 €  inkl. MwSt.99,64 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 25110GEDA 04924GEDA Sechskantschraube M8 x 25 - 049245,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

Scheibe 8120GEDA 04047GEDA Scheibe 8 - 040475,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb
