1-066407 A_17667 MASTHALTERUNG GEDA UNI-MAST

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP » ET352DEGB201707 » 1-066407 A_17667 MASTHALTERUNG GEDA UNI-MAST

Ersatzteilliste 1-066407 A_17667 MASTHALTERUNG GEDA UNI-MAST:

1-066407 A_17667 MASTHALTERUNG GEDA UNI-MAST

Ersatzteillisten | ET352DEGB201707 | ET352DEGBRU201708 | ET352DEGBRU201807 | ET353DEGB201707 | ET353DEGB201710 | ET389DEGB2017-01 | ET389DEGB2017-07 | ET419DEGB201707 | GEDA | GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP | GEDA 300 Z/ZP | GEDA 500 Z/ZP | Geräteversion 0 | Geräteversion 2 | Transportbühnen
Baugruppen | Mast / Kabeltopf / Mechanik

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, zögern Sie nicht, uns telefonisch (+49 89 1499080) oder per E-Mail (info@fischbacher.de) zu kontaktieren. Gerne erkundigen wir uns für Sie direkt beim Hersteller, ob das gewünschte Ersatzteil verfügbar ist.

100%
Screenshot 2025 03 13 at 11 57 41 ET389DEGB2017 01.pdf10958
07211
05635
05635
32820
07214
07329
FotoPos.Art-Nr.NamePreisKaufen
GEDA Sicherungsmutter M1405635GEDA 05635GEDA Sicherungsmutter M14 - 056355,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M1405635GEDA 05635GEDA Sicherungsmutter M14 - 056355,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 1507211GEDA 07211GEDA Scheibe 15 - 072115,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M1407214GEDA 07214GEDA Sechskantmutter M14 - 072145,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 6807329GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073295,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gerüstschelle10958GEDA 10958GEDA Gerüstschelle - 1095817,66 €  inkl. MwSt.14,84 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 1532820GEDA 32820GEDA Scheibe 15 - 328205,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

Weitere Explosionszeichnungen der Ersatzteilliste ET352DEGB201707 (GEDA 1500 Z/ZP / GEDA 1500 Z/ZP-2 / GEDA 1500 ZMP)

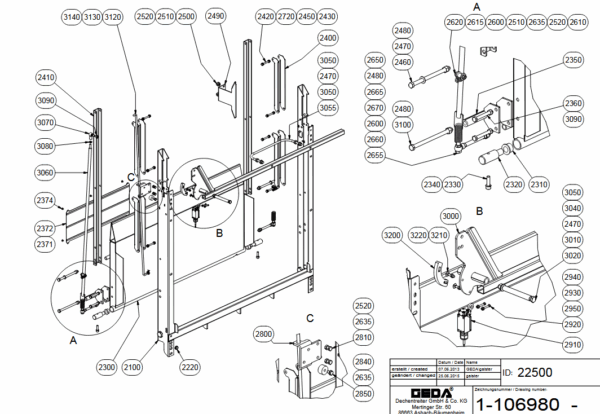

1-106980_22500 RAMPE LINKS MIT SCHERE
