1-027892 I.-_01212 ETAGENSICHERUNGSTÜR „COMFORT“

Fischbacher » Explosionsgrafiken » GEDA » Transportbühnen » GEDA 500 Z/ZP » ET353DEGB202404 » 1-027892 I.-_01212 ETAGENSICHERUNGSTÜR „COMFORT“

Ersatzteilliste 1-027892 I.-_01212 ETAGENSICHERUNGSTÜR „COMFORT“:

1-027892 I.-_01212 ETAGENSICHERUNGSTÜR "COMFORT"

Ersatzteillisten | ET353DEGB202404 | ET389DEGB202404 | ET409DEGB202404 | GEDA | GEDA 1200 Z/ZP | GEDA 300 Z/ZP | GEDA 500 Z/ZP | Transportbühnen
Baugruppen | Sicherheits- und Schutzsysteme

Unterstützung bei Ihrer Bestellung

Wenn Sie ein benötigtes Ersatzteil nicht finden oder es nicht vorrätig ist, zögern Sie nicht, uns telefonisch (+49 89 1499080) oder per E-Mail (info@fischbacher.de) zu kontaktieren. Gerne erkundigen wir uns für Sie direkt beim Hersteller, ob das gewünschte Ersatzteil verfügbar ist.

100%

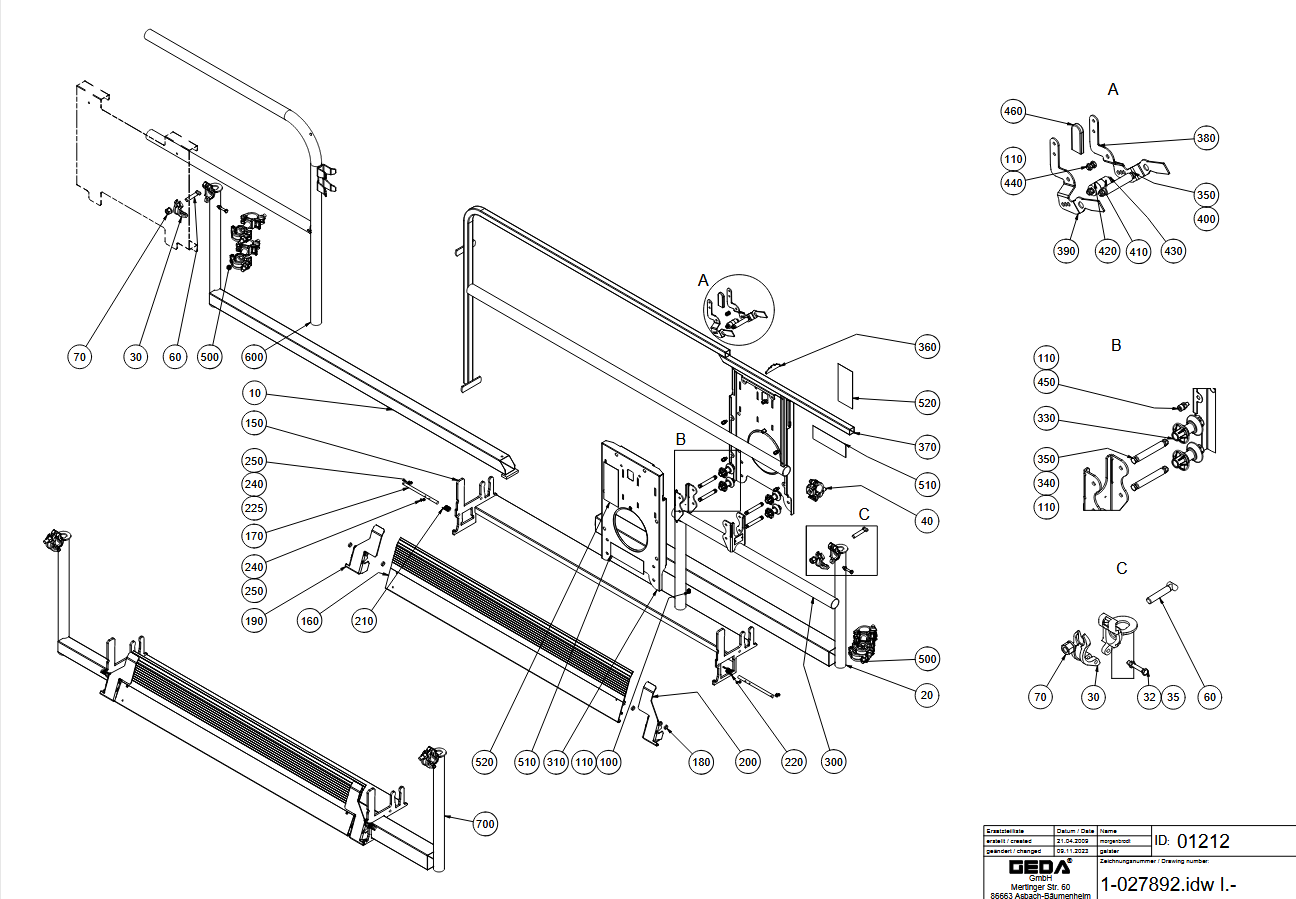

Screenshot 2025 03 24 at 10 32 55 ET389DEGB202404.pdf460
110
440
390
420
410
430
400
350
380
110
450
330
350
340
110
70
30
32
35
60
70
30
60
500
600
10
150
250
240
225
170
240
250
190
160
210
700
520
510
310
110
100
180
200
220
300
20
500
40
510
370
520
360
FotoPos.Art-Nr.NamePreisKaufen
GEDA Traversenrohr 60 x 6010GEDA 21355GGEDA Traversenrohr 60 x 60 - 21355G199,30 €  inkl. MwSt.167,48 €  exkl. MwSt.

In den Warenkorb

GEDA Traversenrohr 80 x 8020GEDA 21360GGEDA Traversenrohr 80 x 80 - 21360G210,65 €  inkl. MwSt.177,02 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 0483830GEDA 04838GEDA Schelle 1 1 / 2- - 048385,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schelle 1 1 / 2- - 0483830GEDA 04838GEDA Schelle 1 1 / 2- - 048385,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 5032GEDA 34299GEDA Sechskantschraube M8 x 50 - 342995,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M835GEDA 37040GEDA Sicherungsmutter M8 - 370406,06 €  inkl. MwSt.5,09 €  exkl. MwSt.

In den Warenkorb

GEDA Gerüstkupplung 1 1 / 2 -40GEDA 32271GEDA Gerüstkupplung 1 1 / 2 - - 3227117,66 €  inkl. MwSt.14,84 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 6860GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073295,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Hammerkopfschraube M14 x 6860GEDA 07329GEDA Hammerkopfschraube M14 x 68 - 073295,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M1470GEDA 07214GEDA Sechskantmutter M14 - 072145,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantmutter M1470GEDA 07214GEDA Sechskantmutter M14 - 072145,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 12100GEDA 04542GEDA Sechskantschraube M8 x 12 - 045425,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8110GEDA 66025GEDA Sicherungsmutter M8 - 660255,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8110GEDA 66025GEDA Sicherungsmutter M8 - 660255,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8110GEDA 66025GEDA Sicherungsmutter M8 - 660255,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M8110GEDA 66025GEDA Sicherungsmutter M8 - 660255,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Übertrittsblech150GEDA 21370GEDA Übertrittsblech - 21370205,61 €  inkl. MwSt.172,78 €  exkl. MwSt.

In den Warenkorb

GEDA Bordbrett160GEDA 21365GEDA Bordbrett - 21365142,54 €  inkl. MwSt.119,78 €  exkl. MwSt.

In den Warenkorb

GEDA Achse D=12 L=213mm - 36109170GEDA 36109GEDA Achse D=12 L=213mm - 3610927,12 €  inkl. MwSt.22,79 €  exkl. MwSt.

In den Warenkorb

Buchse D= 18X5 mm|Buchse D= 18X5 mm180GEDA 36246GEDA Buchse D= 18x5mm - 362465,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltblech links190GEDA 33202GEDA Schaltblech links - 3320250,46 €  inkl. MwSt.42,40 €  exkl. MwSt.

In den Warenkorb

GEDA Schaltblech rechts200GEDA 33203GEDA Schaltblech rechts - 3320350,46 €  inkl. MwSt.42,40 €  exkl. MwSt.

In den Warenkorb

Drehfeder|Drehfeder210GEDA 36138GEDA Drehfeder - 361388,45 €  inkl. MwSt.7,10 €  exkl. MwSt.

In den Warenkorb

GEDA Drehfeder - 36139220GEDA 36139GEDA Drehfeder - 361398,45 €  inkl. MwSt.7,10 €  exkl. MwSt.

In den Warenkorb

GEDA Scheibe 5225GEDA 06333GEDA Scheibe 5,3 - 063335,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

Linsenschraube M5 x 20|Linsenschraube M5 x 20240GEDA 20981GEDA Linsenschraube M5 x 20 - 209815,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

Linsenschraube M5 x 20|Linsenschraube M5 x 20240GEDA 20981GEDA Linsenschraube M5 x 20 - 209815,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5250GEDA 04175GEDA Sicherungsmutter M5 - 041755,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sicherungsmutter M5250GEDA 04175GEDA Sicherungsmutter M5 - 041755,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schiebetüraufnahme geschweißt VZ.300GEDA 21345GEDA Schiebetüraufnahme geschweißt VZ. - 21345184,16 €  inkl. MwSt.154,76 €  exkl. MwSt.

In den Warenkorb

Verkleidungsblech|Verkleidungsblech310GEDA 23691GGEDA Verkleidungsblech - 23691G112,26 €  inkl. MwSt.94,34 €  exkl. MwSt.

In den Warenkorb

GEDA Führungsrolle330GEDA 21373GEDA Führungsrolle - 213738,20 €  inkl. MwSt.6,89 €  exkl. MwSt.

In den Warenkorb

Buchse D= 40 x 26 mm|Buchse D= 40 x 26 mm340GEDA 21376GEDA Stahlrohr 14x2,8 L= 80 - 213766,06 €  inkl. MwSt.5,09 €  exkl. MwSt.

In den Warenkorb

||350GEDA 17583GEDA Sechskantkopf-Schraube M8 x 100 - 175835,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

||350GEDA 17583GEDA Sechskantkopf-Schraube M8 x 100 - 175835,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Abstützung - 36247360GEDA 36247GEDA Abstützung - 3624712,23 €  inkl. MwSt.10,28 €  exkl. MwSt.

In den Warenkorb

GEDA Schiebetür370GEDA 48640GGEDA Schiebetür - 48640G256,06 €  inkl. MwSt.215,18 €  exkl. MwSt.

In den Warenkorb

GEDA Entriegelungshebel links380GEDA 23692GEDA Entriegelungshebel links - 2369224,47 €  inkl. MwSt.20,56 €  exkl. MwSt.

In den Warenkorb

Entriegelungshebel rechts|Entriegelungshebel rechts|Entriegelungshebel rechts390GEDA 23693GEDA Entriegelungshebel rechts - 2369324,47 €  inkl. MwSt.20,56 €  exkl. MwSt.

In den Warenkorb

GEDA Rohr400GEDA 21374GEDA Rohr - 2137418,92 €  inkl. MwSt.15,90 €  exkl. MwSt.

In den Warenkorb

Stahlrohr 12X1410GEDA 08661GEDA Stahlrohr 12x1,5 L= 49 - 086619,33 €  inkl. MwSt.7,84 €  exkl. MwSt.

In den Warenkorb

GEDA Buchse D= 25x16mm - 21336420GEDA 21336GEDA Buchse D= 25x16mm - 213365,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

Sechskantschraube430GEDA 05809GEDA Sechskantschraube M8 x 65 - 058095,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Sechskantschraube M8 x 16440GEDA 03401GEDA Sechskantschraube M8 x 16 - 034015,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Zylinderschraube M8 x 18450GEDA 10585GEDA Zylinderschraube M8 x 18 - 105855,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Gummitauchkappe - 21335460GEDA 21335GEDA Gummitauchkappe - 213355,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Parallelkupplung500GEDA 21384GEDA Parallelkupplung - 2138446,04 €  inkl. MwSt.38,69 €  exkl. MwSt.

In den Warenkorb

GEDA Parallelkupplung500GEDA 21384GEDA Parallelkupplung - 2138446,04 €  inkl. MwSt.38,69 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original-510GEDA 28606GEDA Schild -GEDA Original- - 286065,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -GEDA Original-510GEDA 28606GEDA Schild -GEDA Original- - 286065,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kurzanleitung-520GEDA 21388GEDA Schild -Kurzanleitung- - 213885,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Schild -Kurzanleitung-520GEDA 21388GEDA Schild -Kurzanleitung- - 213885,05 €  inkl. MwSt.4,24 €  exkl. MwSt.

In den Warenkorb

GEDA Geländer600GEDA 21350GEDA Geländer - 21350161,46 €  inkl. MwSt.135,68 €  exkl. MwSt.

In den Warenkorb

GEDA Etagentüre Traverse700GEDA 35463GEDA Etagentüre Traverse - 35463674,85 €  inkl. MwSt.567,10 €  exkl. MwSt.

In den Warenkorb
